Коплектующие моста

← Корпус редуктора Компоненты рулевого упраления →

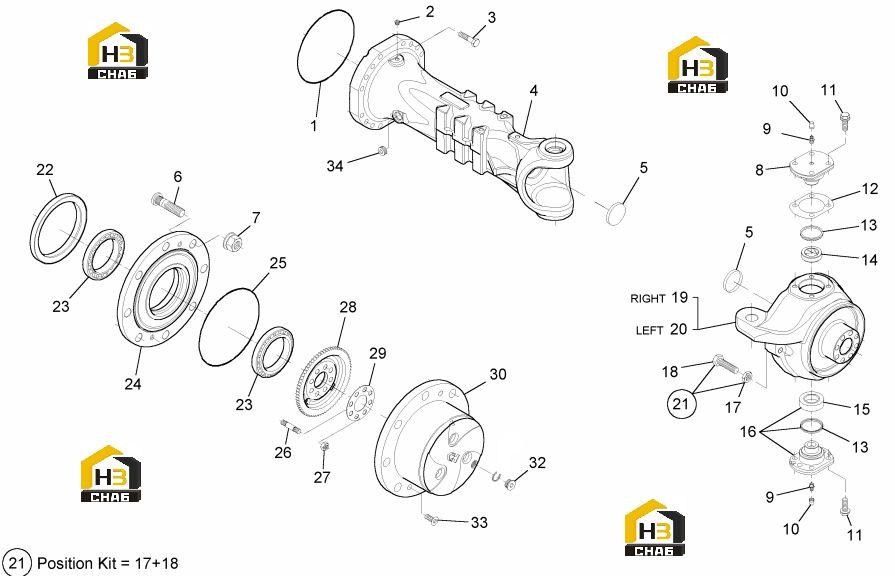

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:016.03.1317

Комплект:32

Примечание:

№ на схеме:4

Наименование:AXLE CASE

Каталожный номер:211.06.034.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:015.03.3663

Комплект:4

Примечание:

№ на схеме:6

Наименование:WHEEL STUD

Каталожный номер:932.06.074.01

Комплект:16

Примечание:

№ на схеме:7

Наименование:WHEEL NUT

Каталожный номер:006.08.2833

Комплект:16

Примечание:

№ на схеме:8

Наименование:PIVOT PIN

Каталожный номер:211.06.012.02

Комплект:2

Примечание:

№ на схеме:9

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:20

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:211.06.013.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:211.06.019.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:BUSHING

Каталожный номер:212.06.006.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:ARTICULATION

Каталожный номер:278.06.028.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:211.06.701.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:STEERING CASE

Каталожный номер:211.06.015.02

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEERING CASE

Каталожный номер:211.06.014.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.711.01

Комплект:4

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:123.06.016.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:24

Наименование:WHEEL HUB

Каталожный номер:211.06.010.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:26

Наименование:STUD

Каталожный номер:111.06.006.01

Комплект:16

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:006.02.2961

Комплект:16

Примечание:

№ на схеме:28

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.005.02

Комплект:2

Примечание:

№ на схеме:29

Наименование:LOCKING PLATE

Каталожный номер:111.06.007.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.050.04

Комплект:2

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:016.14.0594

Комплект:2

Примечание:
