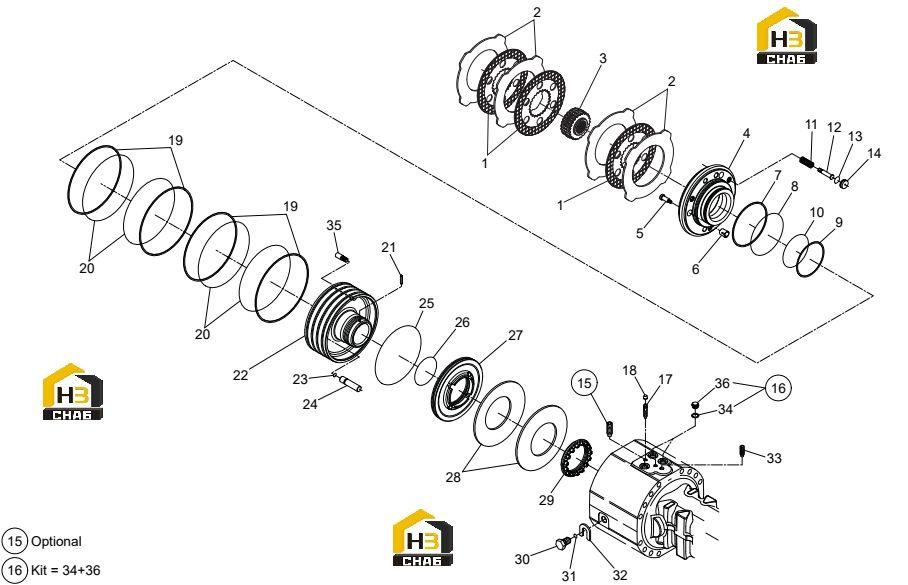

Узел тормоза

← Компоненты рулевого управления Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRAKE DISC

Каталожный номер:111.07.611.01

Комплект:6

Примечание:

№ на схеме:2

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:111.07.015.03

Комплект:8

Примечание:

№ на схеме:3

Наименование:REDUCTION BUSHING

Каталожный номер:111.07.053.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:PISTON

Каталожный номер:111.07.051.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:ADJUSTING BOLT

Каталожный номер:112.07.037.13

Комплект:6

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:112.07.002.03

Комплект:6

Примечание:

№ на схеме:7

Наименование:BACK - UP RING

Каталожный номер:738.07.104.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:O - RING

Каталожный номер:738.07.102.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:BACK - UP RING

Каталожный номер:111.07.016.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.0691

Комплект:2

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:163.07.011.01

Комплект:6

Примечание:

№ на схеме:12

Наименование:ADJUSTING BOLT

Каталожный номер:163.07.012.02

Комплект:6

Примечание:

№ на схеме:13

Наименование:O - RING

Каталожный номер:001.05.3276

Комплект:6

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:111.07.052.01

Комплект:6

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:112.07.615.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:BACK - UP RING

Каталожный номер:183.07.003.01

Комплект:8

Примечание:

№ на схеме:20

Наименование:O - RING

Каталожный номер:001.05.4142

Комплект:8

Примечание:

№ на схеме:21

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:2

Примечание:

№ на схеме:22

Наименование:PISTON

Каталожный номер:111.07.050.02

Комплект:2

Примечание:

№ на схеме:23

Наименование:O - RING

Каталожный номер:001.05.0933

Комплект:6

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:111.07.021.04

Комплект:6

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.0807

Комплект:2

Примечание:

№ на схеме:26

Наименование:O - RING

Каталожный номер:001.05.1620

Комплект:2

Примечание:

№ на схеме:27

Наименование:PISTON

Каталожный номер:111.07.056.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:738.07.100.01

Комплект:4

Примечание:

№ на схеме:29

Наименование:RING NUT

Каталожный номер:111.07.026.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:111.07.024.03

Комплект:4

Примечание:

№ на схеме:31

Наименование:O - RING

Каталожный номер:001.05.1238

Комплект:4

Примечание:

№ на схеме:32

Наименование:SPACER

Каталожный номер:111.07.025.02

Комплект:4

Примечание:

№ на схеме:33

Наименование:GRUB BOLT

Каталожный номер:016.09.0451

Комплект:2

Примечание:

№ на схеме:34

Наименование:SEAL WASHER

Каталожный номер:011.07.4225

Комплект:4

Примечание:

№ на схеме:35

Наименование:PILOT BOLT

Каталожный номер:162.07.004.05

Комплект:2

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:016.10.4218

Комплект:4

Примечание:
