Компоненты релевого управления

← Тормоз Корпус редуктора →

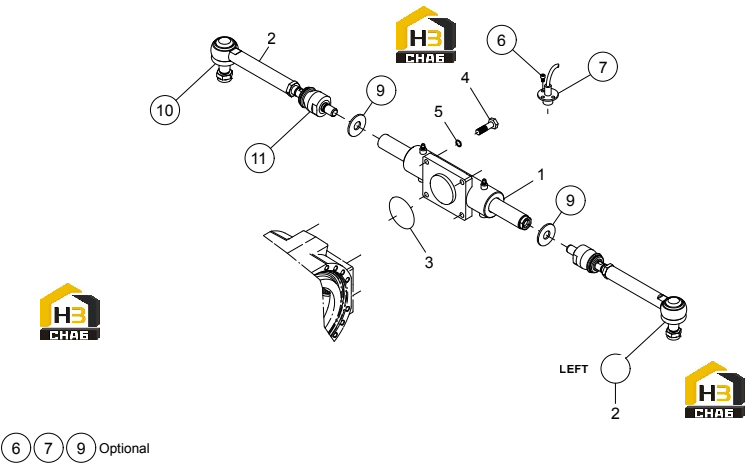

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER

Каталожный номер:211.24.627.06

Комплект:1

Примечание:

№ на схеме:2

Наименование:TIGE AXIALE ARTICULEE

Каталожный номер:211.24.624.10

Комплект:2

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.1351

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLT

Каталожный номер:016.03.1237

Комплект:4

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:211.24.010.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:ARTICULATION 90

Каталожный номер:211.24.450.14

Комплект:1

Примечание:

№ на схеме:11

Наименование:AXIAL JOINT

Каталожный номер:211.24.450.13

Комплект:1

Примечание:
