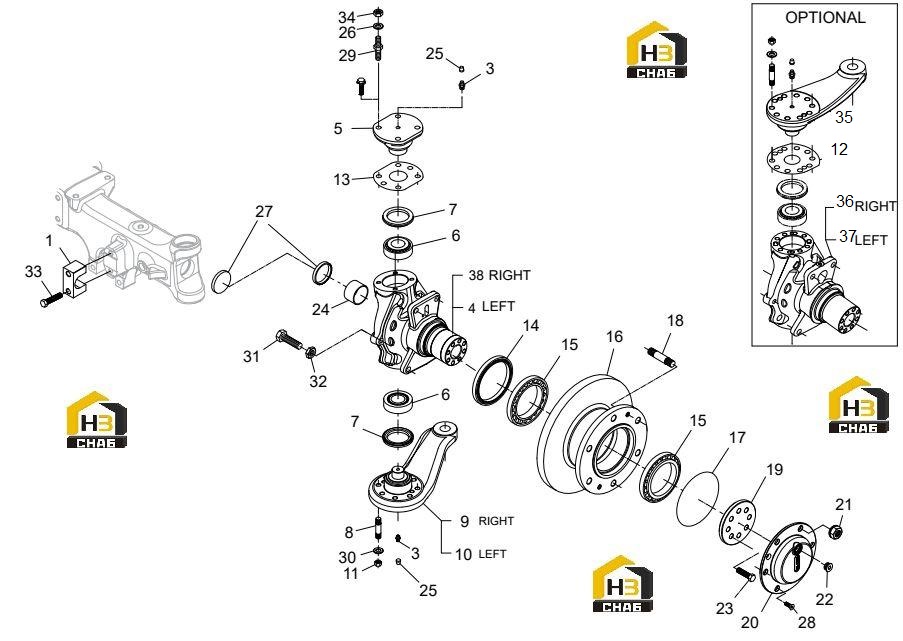

Корпус и комплектующие моста

← Корпус моста Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOLDER

Каталожный номер:210.06.015.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:4

Наименование:STEERING CASE

Каталожный номер:210.06.002.05

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:210.06.004.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:4

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:263.06.017.02

Комплект:4

Примечание:

№ на схеме:8

Наименование:STUD

Каталожный номер:111.06.006.02

Комплект:16

Примечание:

№ на схеме:9

Наименование:LEVER

Каталожный номер:210.06.006.03

Комплект:1

Примечание:

№ на схеме:10

Наименование:LEVER

Каталожный номер:210.06.006.04

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:006.25.4381

Комплект:16

Примечание:

№ на схеме:13

Наименование:SHIM KIT

Каталожный номер:263.06.400.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:111.06.072.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:16

Наименование:WHEEL HUB

Каталожный номер:210.06.014.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:210.06.010.01

Комплект:12

Примечание:

№ на схеме:19

Наименование:RING

Каталожный номер:210.06.013.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:210.06.012.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:12

Примечание:

№ на схеме:22

Наименование:MAGNETIC PLUG

Каталожный номер:355.14.611.02

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:016.33.4354

Комплект:16

Примечание:

№ на схеме:24

Наименование:THRUST BUSHING

Каталожный номер:211.06.017.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:011.05.1247

Комплект:8

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:015.03.3663

Комплект:4

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:4

Примечание:

№ на схеме:29

Наименование:STUD

Каталожный номер:223.06.013.03

Комплект:8

Примечание:

№ на схеме:30

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:31

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.011.02

Комплект:4

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:33

Наименование:CYLINDER BOLT

Каталожный номер:016.33.4577

Комплект:4

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:006.02.3451

Комплект:8

Примечание:

№ на схеме:38

Наименование:STEERING CASE

Каталожный номер:210.06.002.05

Комплект:1

Примечание:
