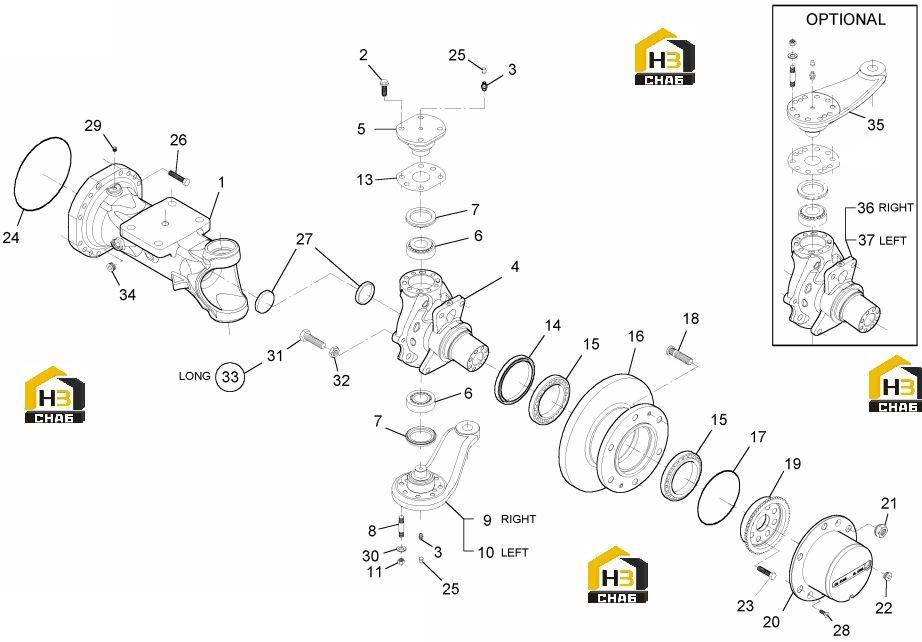

Корпус и комплектующие моста

← Корпус редуктора Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:210.06.001.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:8

Примечание:

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:4

Наименование:STEERING CASE

Каталожный номер:210.06.002.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:210.06.004.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:4

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:263.06.017.01

Комплект:4

Примечание:

№ на схеме:8

Наименование:STUD

Каталожный номер:111.06.006.01

Комплект:16

Примечание:

№ на схеме:9

Наименование:STEERING ARM

Каталожный номер:210.06.006.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:STEERING ARM

Каталожный номер:210.06.006.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:006.02.2961

Комплект:16

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:263.06.018.03

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:263.06.018.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:263.06.018.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:210.06.009.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:16

Наименование:WHEEL HUB

Каталожный номер:111.06.026.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:18

Наименование:WHEEL STUD

Каталожный номер:000.057096

Комплект:12

Примечание:

№ на схеме:19

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.023.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLANET GEAR CARRIER

Каталожный номер:111.06.022.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:12

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:355.14.610.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:016.16.2971

Комплект:16

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:016.03.1317

Комплект:32

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:015.03.3663

Комплект:4

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:2

Примечание:

№ на схеме:30

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:31

Наименование:STEERING ADJUST BOLT

Каталожный номер:000.057727

Комплект:2

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:33

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.011.02

Комплект:2

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:016.14.0594

Комплект:2

Примечание:
