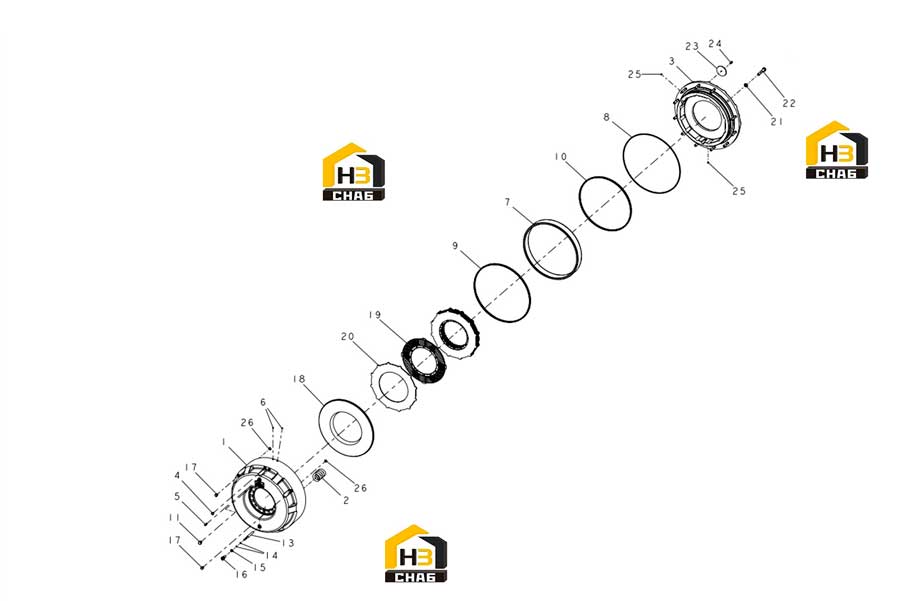

Тормоз

← Дифференциал Блок сателлитов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING BRAKE

Каталожный номер:2111633

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPRING-BRAKE

Каталожный номер:2110857

Комплект:15

Примечание:

№ на схеме:3

Наименование:COVER OUTER BRAKE

Каталожный номер:2115894

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG-DETENT

Каталожный номер:24K4

Комплект:1

Примечание:

№ на схеме:5

Наименование:VENT

Каталожный номер:208805

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:7

Наименование:BREAK PISTON

Каталожный номер:2110861

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL-RING

Каталожный номер:2110865

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL-PISTON-OUTER

Каталожный номер:2111165

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL-PISTON-INNER

Каталожный номер:2111166

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:24K6

Комплект:1

Примечание:

№ на схеме:12

Наименование:ASSEMBLY GUIDE & WEAR PIN INDICATOR

Каталожный номер:2111039

Комплект:1

Примечание:INCLUDES ITEM 13-16

№ на схеме:13

Наименование:PIN WEAR INDICATOR

Каталожный номер:2114372

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:76K010

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:91F6

Комплект:1

Примечание:

№ на схеме:16

Наименование:GUIDE WEAR INDICATOR PIN

Каталожный номер:2111029

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:24K5

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE-PRESSURE

Каталожный номер:2110858

Комплект:1

Примечание:

№ на схеме:19

Наименование:ASSEMBLY FRICTION PLATE & LINING

Каталожный номер:2115856

Комплект:6

Примечание:

№ на схеме:20

Наименование:PLATE-REACTION

Каталожный номер:2115857

Комплект:6

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:104412

Комплект:12

Примечание:

№ на схеме:22

Наименование:SCREW CAP

Каталожный номер:2111672

Комплект:12

Примечание:

№ на схеме:23

Наименование:PLATE-STICKER COVER

Каталожный номер:2111167

Комплект:2

Примечание:

№ на схеме:24

Наименование:CAP SCREW

Каталожный номер:17C512H

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG-PIPE

Каталожный номер:16F2

Комплект:2

Примечание:

№ на схеме:26

Наименование:SEAL-0 RING

Каталожный номер:25k30020

Комплект:2

Примечание:
