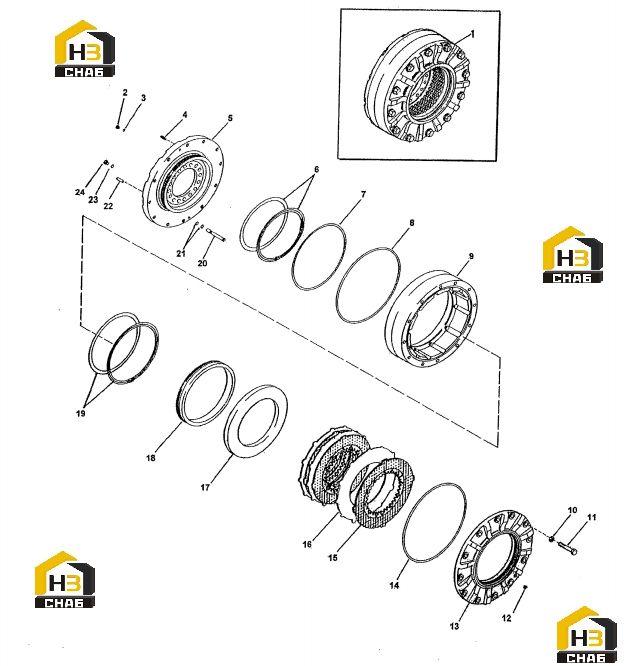

Узел тормоза

← Комплектующие бортового редуктора Редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake Assembly-lncludes Items 2-25

Каталожный номер:2114184

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug-Cooling Outlet & Drain

Каталожный номер:24K-6

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oring-Part Of Item 2

Каталожный номер:91F-6

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bleeder Vent

Каталожный номер:208805

Комплект:1

Примечание:

№ на схеме:5

Наименование:Brake Spider-See Item 25

Каталожный номер:-

Комплект:-

Примечание:Not Sold Separately

№ на схеме:6

Наименование:Seal-Brake Piston Inner

Каталожный номер:2111805

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oring-Housing & Spider Sealing

Каталожный номер:2111867

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oring-Housing & Spider Sealing

Каталожный номер:76K-282

Комплект:1

Примечание:

№ на схеме:9

Наименование:Brake Housing-See Item 25

Каталожный номер:-

Комплект:-

Примечание:Not Sold Separately

№ на схеме:10

Наименование:Washer-Front Brake Cover Attaching

Каталожный номер:104412

Комплект:12

Примечание:

№ на схеме:11

Наименование:Capscrew-Front Brake Cover Attaching

Каталожный номер:17C-1088H

Комплект:12

Примечание:

№ на схеме:12

Наименование:Screw-Puller

Каталожный номер:19G1012H

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cover-Front

Каталожный номер:2113981

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oring-Front Cover & Housing Sealing

Каталожный номер:76K-282

Комплект:1

Примечание:

№ на схеме:15

Наименование:Friction Disc Assemblies

Каталожный номер:2110852

Комплект:3

Примечание:

№ на схеме:16

Наименование:Disc-Reaction

Каталожный номер:2110864

Комплект:3

Примечание:

№ на схеме:17

Наименование:Pressure Plate

Каталожный номер:2107040

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:2107039

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal-Outer Piston

Каталожный номер:2111806

Комплект:1

Примечание:

№ на схеме:20

Наименование:Wear Pin Indicator

Каталожный номер:2114190

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oring-Wear Pin Sealing

Каталожный номер:76K-10

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spring Pin-Spider To Housing Locating

Каталожный номер:14J-5028

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oring-Part Of Item 24

Каталожный номер:91F-5

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug-Brake Inlet

Каталожный номер:24K-5

Комплект:1

Примечание:

№ на схеме:25

Наименование:Brake Housing And Spider Assembly

Каталожный номер:2114185

Комплект:1

Примечание:
