Комплектующие моста

← Редуктор Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

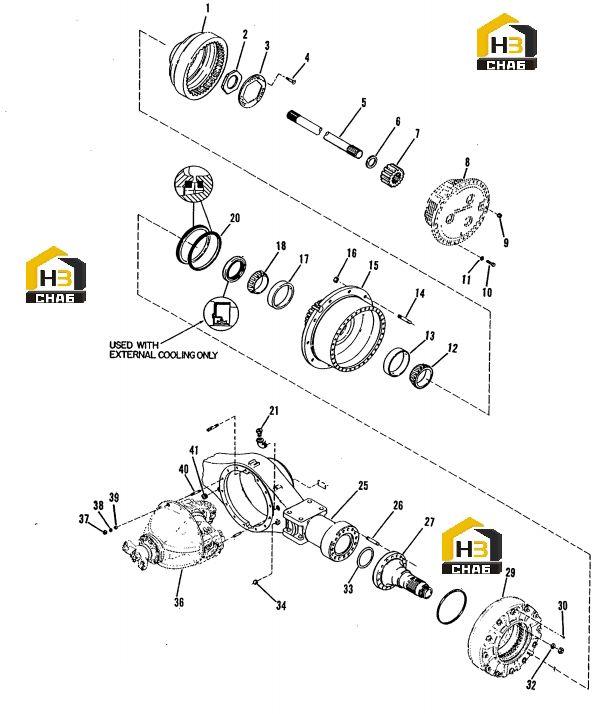

№ на схеме:1

Наименование:Internal Gear Hub

Каталожный номер:2114193

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing Adjusting Nut

Каталожный номер:2114233

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing Adjusting Nut Lock

Каталожный номер:2114234

Комплект:2

Примечание:

№ на схеме:4

Наименование:Snap Ring Not as ILL.

Каталожный номер:2114235

Комплект:2

Примечание:

№ на схеме:5

Наименование:Axle Shaft

Каталожный номер:2112969

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sun Gear Thrust Washer

Каталожный номер:2109820

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sun Gear

Каталожный номер:2113018

Комплект:2

Примечание:

№ на схеме:8

Наименование:Planet Carrier Assy. - See Parts List

Каталожный номер:2109806

Комплект:2

Примечание:

№ на схеме:9

Наименование:Not Used On This Model

Каталожный номер:24K7

Комплект:2

Примечание:

№ на схеме:10

Наименование:Planet Carrier Attacheing Screw

Каталожный номер:117225

Комплект:40

Примечание:

№ на схеме:11

Наименование:Planet Carrier Attaching Screw Washer

Каталожный номер:106547

Комплект:40

Примечание:

№ на схеме:12

Наименование:Outer Hub Bearing Cone

Каталожный номер:2109823

Комплект:2

Примечание:

№ на схеме:13

Наименование:Outer Hub Bearing Cup

Каталожный номер:2109822

Комплект:2

Примечание:

№ на схеме:14

Наименование:Wheel Stud

Каталожный номер:120218

Комплект:38

Примечание:

№ на схеме:15

Наименование:Hub & Cup Ass'y-Incl. Items 13 &17

Каталожный номер:2111410

Комплект:2

Примечание:

№ на схеме:16

Наименование:Wheel Stud Nut

Каталожный номер:86D-12H

Комплект:38

Примечание:

№ на схеме:17

Наименование:Inner Hub Bearing Cup

Каталожный номер:2109824

Комплект:2

Примечание:

№ на схеме:18

Наименование:Inner Hub Bearing Cone

Каталожный номер:127819

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hub - Face Seal

Каталожный номер:2106610

Комплект:2

Примечание:

№ на схеме:21

Наименование:Breather

Каталожный номер:121214

Комплект:1

Примечание:

№ на схеме:25

Наименование:Axle Housing

Каталожный номер:2112965

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spindle Attaching Capscrew Not as ill.

Каталожный номер:17C1248H

Комплект:32

Примечание:

№ на схеме:27

Наименование:Spindle

Каталожный номер:2111619

Комплект:2

Примечание:

№ на схеме:29

Наименование:Multi-Disc Brake Assy. - See Parts List

Каталожный номер:2115903

Комплект:2

Примечание:

№ на схеме:30

Наименование:Brake Bleeder - Part Of Brake Ass'y

Каталожный номер:208805

Комплект:2

Примечание:

№ на схеме:32

Наименование:Spindle Attaching Washer

Каталожный номер:111656

Комплект:32

Примечание:

№ на схеме:33

Наименование:Spindle Seal

Каталожный номер:2111947

Комплект:2

Примечание:

№ на схеме:34

Наименование:Housing Filler Hole

Каталожный номер:11F12

Комплект:1

Примечание:

№ на схеме:36

Наименование:Differential & Carrier Assy.-See Parts List

Каталожный номер:2113918

Комплект:1

Примечание:

№ на схеме:37

Наименование:Differential & Carrier Attaching Nut

Каталожный номер:64D07H

Комплект:14

Примечание:

№ на схеме:38

Наименование:Differential & Carrier Attaching Washer

Каталожный номер:112278

Комплект:14

Примечание:

№ на схеме:39

Наименование:Differential & Carrier Attaching Dowel

Каталожный номер:103216

Комплект:3

Примечание:

№ на схеме:40

Наименование:Differential & Carrier Attaching Stud

Каталожный номер:119270

Комплект:14

Примечание:

№ на схеме:41

Наименование:Housing Drain Hole Plug

Каталожный номер:119469

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hub, Cup, & Stud Ass'y. Incl Items

Каталожный номер:2111409

Комплект:1

Примечание:
