Фланец редуктора

← Редуктор Комплектующие бортового редуктора →

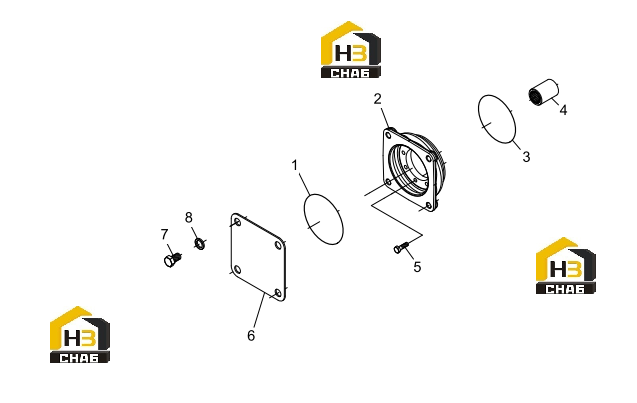

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.1436

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:354.05.001.03

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.1422

Комплект:1

Примечание:

№ на схеме:4

Наименование:REDUCTION BUSHING

Каталожный номер:354.05.002.04

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:016.31.4248

Комплект:8

Примечание:

№ на схеме:6

Наименование:SHEET

Каталожный номер:723.14.053.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.01.1946

Комплект:4

Примечание:

№ на схеме:8

Наименование:LOCK WASHER

Каталожный номер:011.05.1876

Комплект:4

Примечание:
