Коробка раздаточная

← Узел тормоза Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

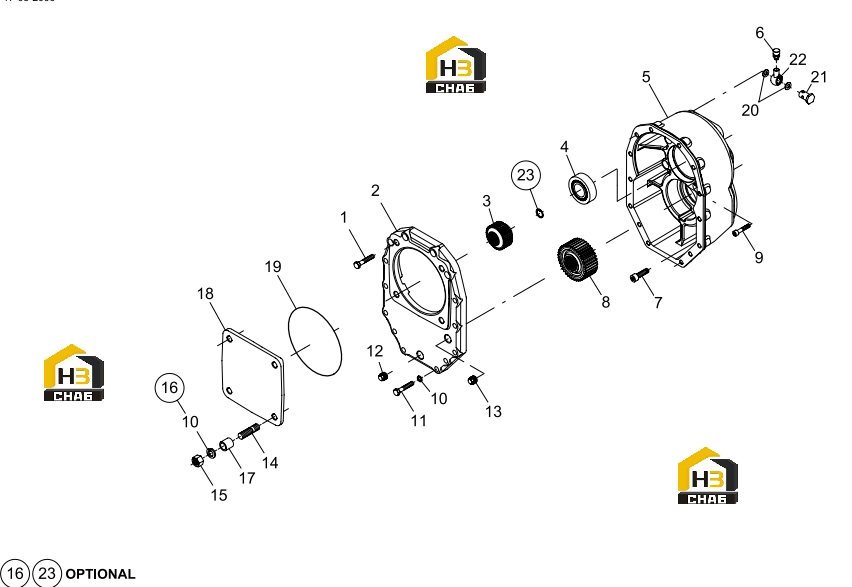

№ на схеме:1

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0847

Комплект:4

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:193.14.002.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEAR

Каталожный номер:193.14.004.04

Комплект:1

Примечание:

№ на схеме:4

Наименование:BALL BEARING

Каталожный номер:005.01.0124

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOUSING

Каталожный номер:193.14.001.02

Комплект:1

Примечание:

№ на схеме:6

Наименование:VENT

Каталожный номер:702.01.003.03

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.30.4244

Комплект:10

Примечание:

№ на схеме:8

Наименование:GEAR

Каталожный номер:193.14.003.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0432

Комплект:4

Примечание:

№ на схеме:10

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:10

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:016.31.4254

Комплект:10

Примечание:

№ на схеме:12

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:STUD

Каталожный номер:017.02.3106

Комплект:4

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:006.03.1196

Комплект:4

Примечание:

№ на схеме:16

Наименование:SPRING WASHER

Каталожный номер:011.01.0225

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:725.14.020.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:SHEET

Каталожный номер:354.05.003.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:O - RING

Каталожный номер:001.05.1487

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:011.07.2763

Комплект:2

Примечание:

№ на схеме:21

Наименование:ADAPTOR

Каталожный номер:307.14.006.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:ADAPTOR

Каталожный номер:307.14.005.01

Комплект:1

Примечание:
