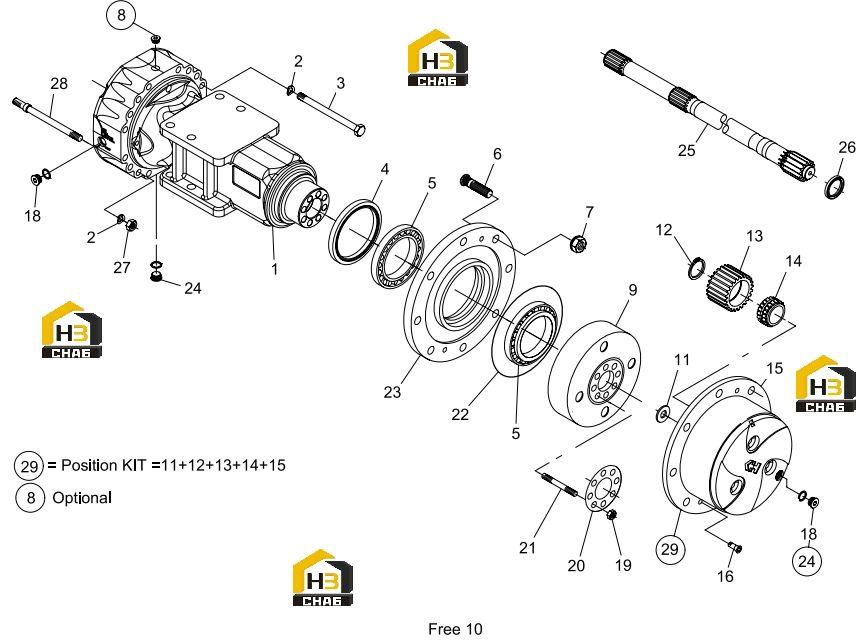

Комплектующие бортового редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:193.06.001.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPRING WASHER

Каталожный номер:011.04.1158

Комплект:8

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:112.06.070.11

Комплект:24

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:123.06.016.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:6

Наименование:WHEEL STUD

Каталожный номер:176.06.006.03

Комплект:24

Примечание:

№ на схеме:7

Наименование:WHEEL NUT

Каталожный номер:006.08.2833

Комплект:24

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:354.14.631.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:RING GEAR

Каталожный номер:193.06.003.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:FRICTION WASHER

Каталожный номер:183.06.009.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.01.0636

Комплект:6

Примечание:

№ на схеме:13

Наименование:PLANET GEAR

Каталожный номер:183.06.006.03

Комплект:6

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:183.06.030.04

Комплект:6

Примечание:

№ на схеме:15

Наименование:PLANET GEAR CARRIER

Каталожный номер:176.06.067.04

Комплект:2

Примечание:

№ на схеме:16

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:006.22.4177

Комплект:16

Примечание:

№ на схеме:20

Наименование:LOCKING PLATE

Каталожный номер:113.06.007.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:176.06.065.02

Комплект:16

Примечание:

№ на схеме:22

Наименование:O - RING

Каталожный номер:001.05.2944

Комплект:2

Примечание:

№ на схеме:23

Наименование:WHEEL HUB

Каталожный номер:176.06.068.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:MAGNET PLUG

Каталожный номер:112.01.610.03

Комплект:2

Примечание:

№ на схеме:25

Наименование:HALF SHAFT

Каталожный номер:193.06.002.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:SEAL

Каталожный номер:001.43.3687

Комплект:2

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:006.03.3208

Комплект:8

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:192.06.004.04

Комплект:8

Примечание:
