Редуктор

← Корпус редуктора Фланец редуктора →

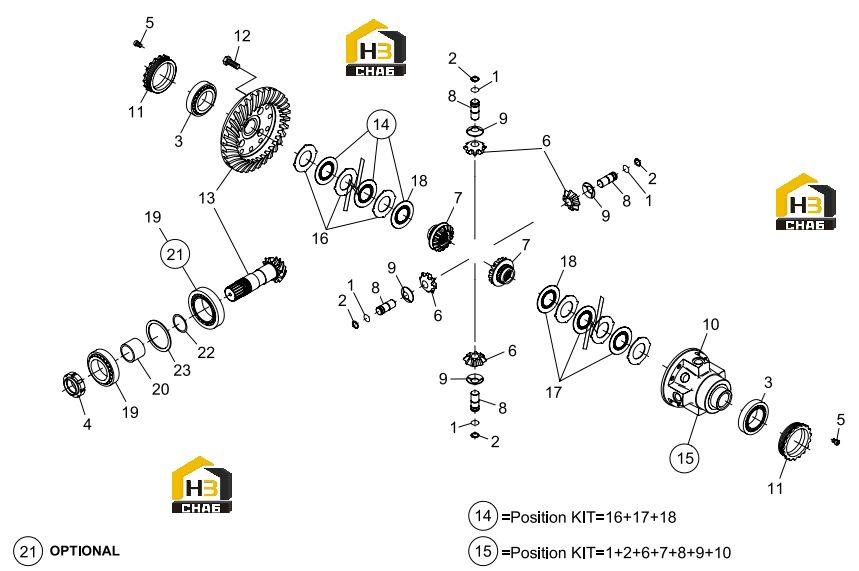

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CIRCLIP

Каталожный номер:002.06.3297

Комплект:4

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:002.14.3298

Комплект:4

Примечание:

№ на схеме:3

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0761

Комплект:2

Примечание:

№ на схеме:4

Наименование:RING NUT

Каталожный номер:192.04.003.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL PINION

Каталожный номер:738.04.005.03

Комплект:4

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:192.04.011.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:192.04.012.01

Комплект:4

Примечание:

№ на схеме:9

Наименование:FRICTION WASHER

Каталожный номер:738.04.011.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:192.04.010.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING NUT

Каталожный номер:192.04.009.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:16

Примечание:

№ на схеме:13

Наименование:BEVEL GEAR SET

Каталожный номер:192.04.500.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:DISC

Каталожный номер:112.04.611.03

Комплект:2

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:005.10.3267

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:192.04.004.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING

Каталожный номер:005.10.3268

Комплект:1

Примечание:

№ на схеме:22

Наименование:SHIM KIT

Каталожный номер:123.04.400.02

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM KIT

Каталожный номер:319.14.400.07

Комплект:1

Примечание:
