Фланец редуктора

← Редуктор Комплектующие бортового редуктора →

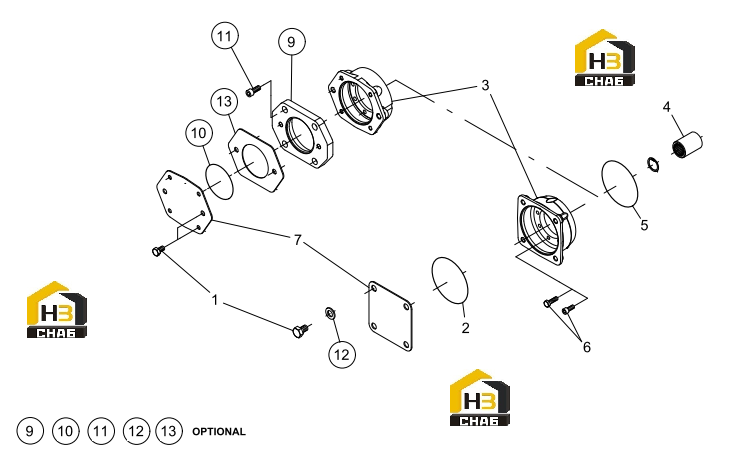

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.01.1945

Комплект:4

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.1487

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:354.05.001.07

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUCHSE

Каталожный номер:354.05.002.13

Комплект:1

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1422

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.31.4248

Комплект:8

Примечание:

№ на схеме:7

Наименование:SHEET

Каталожный номер:354.05.003.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:LOCK WASHER

Каталожный номер:011.06.0235

Комплект:4

Примечание:
