Фланец

← Редуктор Комплектующие бортового редуктора →

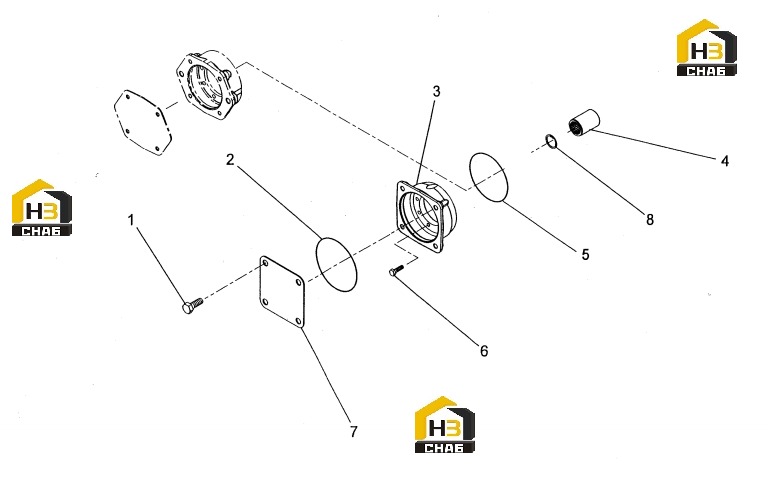

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0378

Комплект:4

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.1447

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:354.05.001.04

Комплект:1

Примечание:

№ на схеме:4

Наименование:REDUCTION BUSHING

Каталожный номер:354.05.002.05

Комплект:1

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1422

Комплект:1

Примечание:

№ на схеме:6

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0421

Комплект:8

Примечание:

№ на схеме:7

Наименование:SHEET

Каталожный номер:723.14.053.02

Комплект:1

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:002.02.0903

Комплект:1

Примечание:
