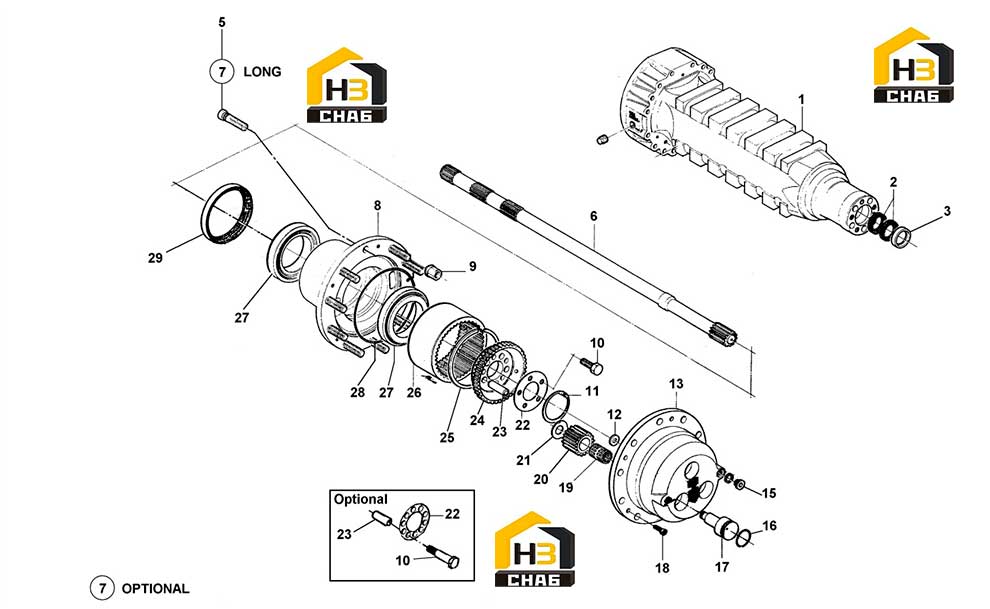

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:176.06.077.10

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:001.43.3687

Комплект:2

Примечание:

№ на схеме:3

Наименование:CENTERING RING

Каталожный номер:176.06.013.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:WHEEL STUD

Каталожный номер:932.06.074.07

Комплект:20

Примечание:

№ на схеме:6

Наименование:HALF SHAFT

Каталожный номер:176.06.019.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:WHEEL HUB

Каталожный номер:176.06.018.03

Комплект:2

Примечание:

№ на схеме:9

Наименование:WHEEL NUT

Каталожный номер:006.08.2865

Комплект:20

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLT

Каталожный номер:016.33.3820

Комплект:20

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.02.0089

Комплект:2

Примечание:

№ на схеме:12

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLANET GEAR CARRIER

Каталожный номер:176.06.022.04

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:O - RING

Каталожный номер:001.05.3758

Комплект:6

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:176.06.024.02

Комплект:6

Примечание:

№ на схеме:18

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:19

Наименование:NEEDLE BEARING

Каталожный номер:005.13.2772

Комплект:6

Примечание:

№ на схеме:20

Наименование:PLANET GEAR

Каталожный номер:176.06.020.02

Комплект:6

Примечание:

№ на схеме:21

Наименование:FRICTION WASHER

Каталожный номер:176.06.039.01

Комплект:6

Примечание:

№ на схеме:22

Наименование:LOCKING PLATE

Каталожный номер:176.06.074.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:REDUCTION BUSHING

Каталожный номер:112.06.022.01

Комплект:20

Примечание:

№ на схеме:24

Наименование:RING GEAR SUPPORT

Каталожный номер:176.06.023.02

Комплект:2

Примечание:

№ на схеме:25

Наименование:SNAP RING

Каталожный номер:002.06.0610

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING GEAR

Каталожный номер:176.06.021.03

Комплект:2

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:28

Наименование:O - RING

Каталожный номер:176.07.029.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:SEAL

Каталожный номер:123.06.016.01

Комплект:2

Примечание:
