Тормоз

← Редуктор бортовой, корпус и комплектующие моста Болты редуктора →

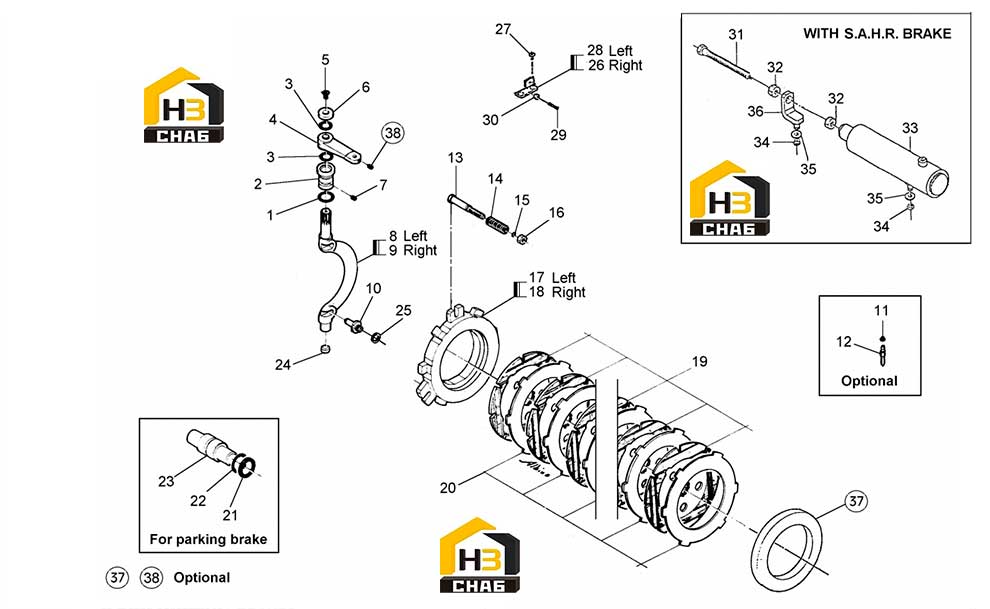

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.1125

Комплект:2

Примечание:

№ на схеме:2

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.008.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.1358

Комплект:4

Примечание:

№ на схеме:4

Наименование:LEVER

Каталожный номер:734.04.021.03

Комплект:2

Примечание:

№ на схеме:5

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:GRUB BOLT

Каталожный номер:016.13.0488

Комплект:2

Примечание:

№ на схеме:8

Наименование:LEVER

Каталожный номер:176.07.011.06

Комплект:1

Примечание:

№ на схеме:9

Наименование:LEVER

Каталожный номер:176.07.011.05

Комплект:1

Примечание:

№ на схеме:10

Наименование:PUSHER

Каталожный номер:738.07.018.02

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:ADJUSTING BOLT

Каталожный номер:176.07.005.02

Комплект:6

Примечание:

№ на схеме:14

Наименование:SPRING

Каталожный номер:176.07.006.01

Комплект:6

Примечание:

№ на схеме:15

Наименование:O - RING

Каталожный номер:001.05.1353

Комплект:6

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:006.04.1430

Комплект:6

Примечание:

№ на схеме:17

Наименование:DISC

Каталожный номер:176.07.003.07

Комплект:1

Примечание:

№ на схеме:18

Наименование:DISC

Каталожный номер:176.07.002.07

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRAKE DISC

Каталожный номер:112.07.610.02

Комплект:10

Примечание:

№ на схеме:20

Наименование:BRAKE DISC

Каталожный номер:734.07.004.02

Комплект:10

Примечание:

№ на схеме:21

Наименование:BACK - UP RING

Каталожный номер:176.07.010.01

Комплект:6

Примечание:

№ на схеме:22

Наименование:O - RING

Каталожный номер:176.07.015.01

Комплект:6

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:176.07.004.02

Комплект:6

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:4

Примечание:

№ на схеме:26

Наименование:STOP

Каталожный номер:171.07.036.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:016.06.2600

Комплект:4

Примечание:

№ на схеме:28

Наименование:STOP

Каталожный номер:171.07.036.02

Комплект:1

Примечание:

№ на схеме:29

Наименование:GRUB BOLT

Каталожный номер:016.12.0454

Комплект:2

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:2

Примечание:
