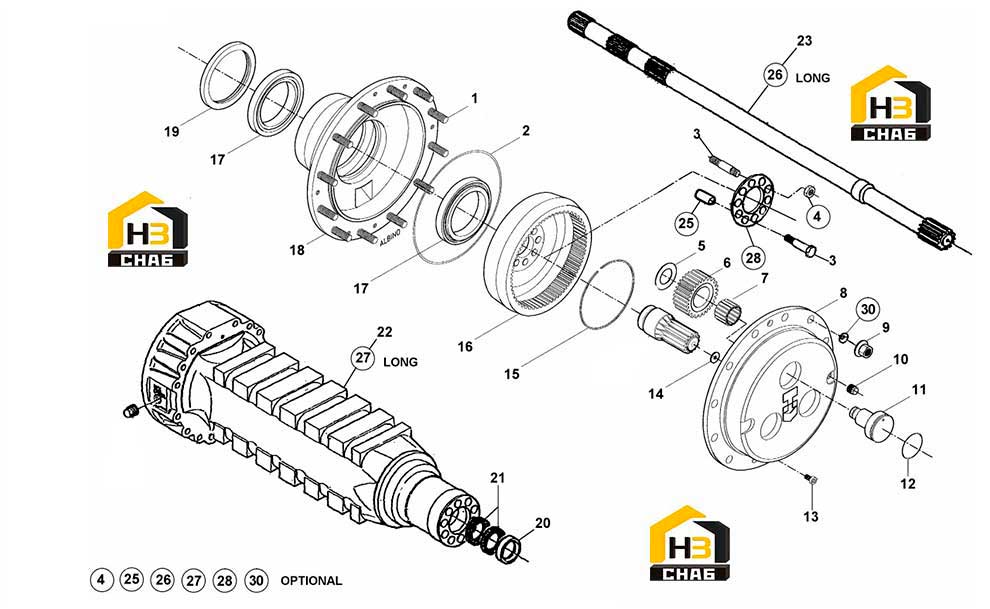

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WHEEL STUD

Каталожный номер:932.06.074.01

Комплект:24

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.1424

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLT

Каталожный номер:016.33.3820

Комплект:20

Примечание:

№ на схеме:5

Наименование:FRICTION WASHER

Каталожный номер:176.06.009.02

Комплект:6

Примечание:

№ на схеме:6

Наименование:PLANET GEAR

Каталожный номер:176.06.066.01

Комплект:6

Примечание:

№ на схеме:7

Наименование:NEEDLE BEARING

Каталожный номер:005.13.1428

Комплект:6

Примечание:

№ на схеме:8

Наименование:PLANET GEAR CARRIER

Каталожный номер:176.06.061.04

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:006.14.2894

Комплект:24

Примечание:

№ на схеме:10

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:176.06.064.01

Комплект:6

Примечание:

№ на схеме:12

Наименование:O - RING

Каталожный номер:001.05.1618

Комплект:6

Примечание:

№ на схеме:13

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:14

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.05.3037

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING GEAR

Каталожный номер:176.06.063.06

Комплект:2

Примечание:

№ на схеме:17

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:18

Наименование:WHEEL HUB

Каталожный номер:176.06.062.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:123.06.016.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:CENTERING RING

Каталожный номер:176.06.013.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:001.43.3687

Комплект:2

Примечание:

№ на схеме:22

Наименование:AXLE CASE

Каталожный номер:176.06.077.02

Комплект:2

Примечание:

№ на схеме:23

Наименование:HALF SHAFT

Каталожный номер:176.06.052.05

Комплект:2

Примечание:

№ на схеме:25

Наименование:REDUCTION BUSHING

Каталожный номер:112.06.022.01

Комплект:20

Примечание:

№ на схеме:28

Наименование:LOCKING PLATE

Каталожный номер:176.06.074.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:011.15.2895

Комплект:24

Примечание:
