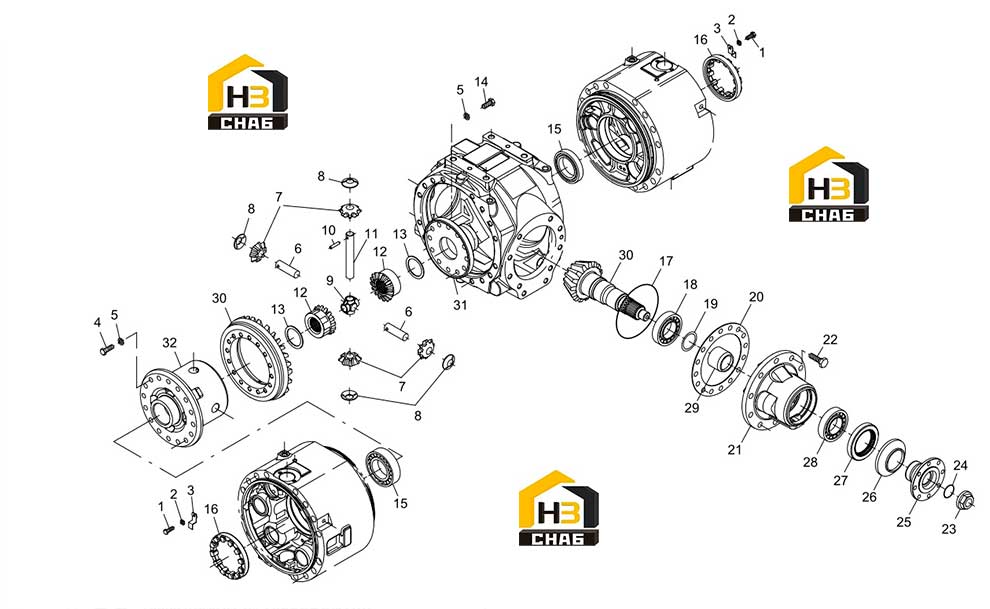

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.01.1495

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPRING WASHER

Каталожный номер:011.03.0231

Комплект:2

Примечание:

№ на схеме:3

Наименование:LOCKING PLATE

Каталожный номер:176.04.010.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.34.4287

Комплект:16

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:24

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:734.04.008.06

Комплект:2

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL PINION

Каталожный номер:734.04.007.02A

Комплект:4

Примечание:

№ на схеме:8

Наименование:FRICTION WASHER

Каталожный номер:138.04.011.01

Комплект:4

Примечание:

№ на схеме:9

Наименование:SHAFT RETAINER

Каталожный номер:176.04.013.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:ROLL PIN

Каталожный номер:014.03.1166

Комплект:3

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:734.04.008.05

Комплект:1

Примечание:

№ на схеме:12

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:734.04.005.02A

Комплект:2

Примечание:

№ на схеме:13

Наименование:FRICTION WASHER

Каталожный номер:734.04.010.01A

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:016.34.4151

Комплект:8

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING NUT

Каталожный номер:176.04.009.02

Комплект:2

Примечание:

№ на схеме:17

Наименование:O - RING

Каталожный номер:001.05.2918

Комплект:1

Примечание:

№ на схеме:18

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3284

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3283

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3280

Комплект:5

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3282

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3281

Комплект:3

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:176.01.006.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:176.01.006.02

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:176.01.006.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:176.01.006.04

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:176.01.004.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0385

Комплект:10

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:734.04.035.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:001.05.0818

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLANGE

Каталожный номер:734.04.068.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:COVERPLATE

Каталожный номер:734.04.015.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL

Каталожный номер:001.13.1234

Комплект:1

Примечание:

№ на схеме:28

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1457

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPACER

Каталожный номер:734.04.036.03

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEVEL GEAR SET

Каталожный номер:734.04.507.10

Комплект:1

Примечание:

№ на схеме:31

Наименование:COVER

Каталожный номер:176.04.011.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:CARTER DIFFERENTIEL

Каталожный номер:176.04.001.01

Комплект:1

Примечание:
