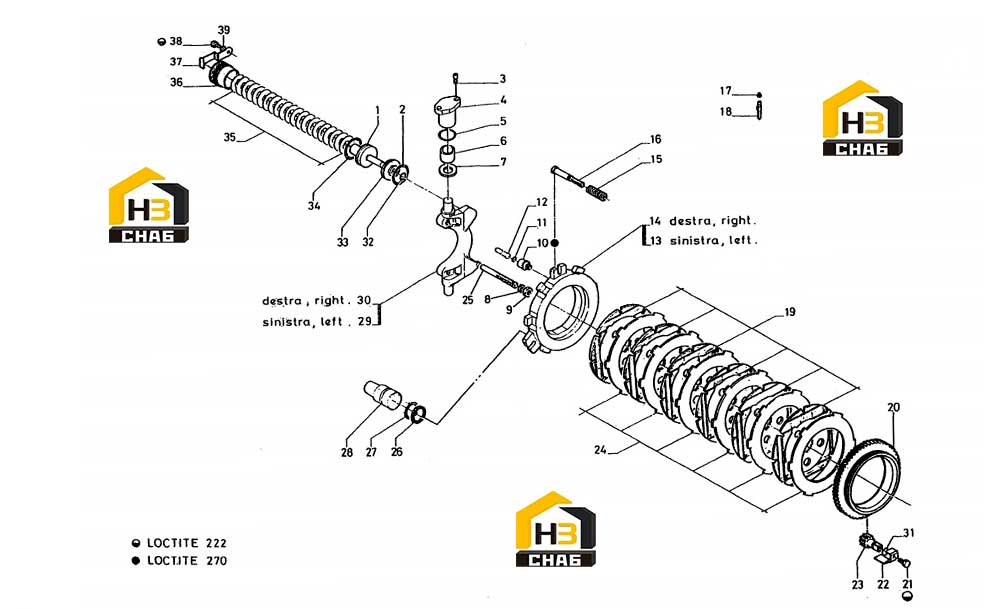

Тормоз

← Редуктор бортовой, корпус и комплектующие моста Кронштейн подвесной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON

Каталожный номер:176.07.007.04

Комплект:4

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.1420

Комплект:12

Примечание:

№ на схеме:3

Наименование:CYLINDER BOLT

Каталожный номер:016.05.1026

Комплект:8

Примечание:

№ на схеме:4

Наименование:REDUCTION BUSHING

Каталожный номер:176.07.016.02

Комплект:4

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1494

Комплект:4

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:005.32.1525

Комплект:4

Примечание:

№ на схеме:7

Наименование:FRICTION WASHER

Каталожный номер:005.35.1524

Комплект:4

Примечание:

№ на схеме:8

Наименование:LOCK WASHER

Каталожный номер:011.13.1227

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:006.05.0684

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:171.07.021.02

Комплект:4

Примечание:

№ на схеме:11

Наименование:O - RING

Каталожный номер:001.05.1238

Комплект:4

Примечание:

№ на схеме:12

Наименование:PUSHER

Каталожный номер:171.07.020.02

Комплект:4

Примечание:

№ на схеме:13

Наименование:DISC

Каталожный номер:175.07.003.03

Комплект:1

Примечание:

№ на схеме:14

Наименование:DISC

Каталожный номер:175.07.002.03

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:176.07.006.01

Комплект:6

Примечание:

№ на схеме:16

Наименование:STEERING ADJUST BOLT

Каталожный номер:176.07.019.01

Комплект:6

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:BRAKE DISC

Каталожный номер:734.07.610.04

Комплект:12

Примечание:

№ на схеме:20

Наименование:RING

Каталожный номер:176.07.048.02

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0794

Комплект:2

Примечание:

№ на схеме:22

Наименование:LOCKING PLATE

Каталожный номер:176.07.023.02

Комплект:2

Примечание:

№ на схеме:23

Наименование:PINION

Каталожный номер:176.07.021.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:BRAKE DISC

Каталожный номер:734.07.004.02

Комплект:12

Примечание:

№ на схеме:25

Наименование:ADJUSTING BOLT

Каталожный номер:176.07.022.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:BACK - UP RING

Каталожный номер:176.07.010.01

Комплект:6

Примечание:

№ на схеме:27

Наименование:O - RING

Каталожный номер:176.07.015.01

Комплект:6

Примечание:

№ на схеме:28

Наименование:PISTON

Каталожный номер:176.07.004.02

Комплект:6

Примечание:

№ на схеме:29

Наименование:LEVER

Каталожный номер:176.07.014.03

Комплект:1

Примечание:

№ на схеме:30

Наименование:LEVER

Каталожный номер:176.07.014.04

Комплект:1

Примечание:

№ на схеме:31

Наименование:O - RING

Каталожный номер:001.05.1526

Комплект:2

Примечание:

№ на схеме:32

Наименование:O - RING

Каталожный номер:176.07.053.01

Комплект:4

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:176.07.012.01

Комплект:4

Примечание:

№ на схеме:34

Наименование:O - RING

Каталожный номер:176.07.052.01

Комплект:4

Примечание:

№ на схеме:35

Наименование:SPRING

Каталожный номер:176.07.046.01

Комплект:76

Примечание:

№ на схеме:36

Наименование:WHEEL CYLINDER

Каталожный номер:176.07.008.08

Комплект:4

Примечание:

№ на схеме:37

Наименование:LOCKING PLATE

Каталожный номер:176.07.013.03

Комплект:4

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:016.01.1495

Комплект:6

Примечание:

№ на схеме:39

Наименование:LOCK WASHER

Каталожный номер:011.05.0232

Комплект:6

Примечание:
