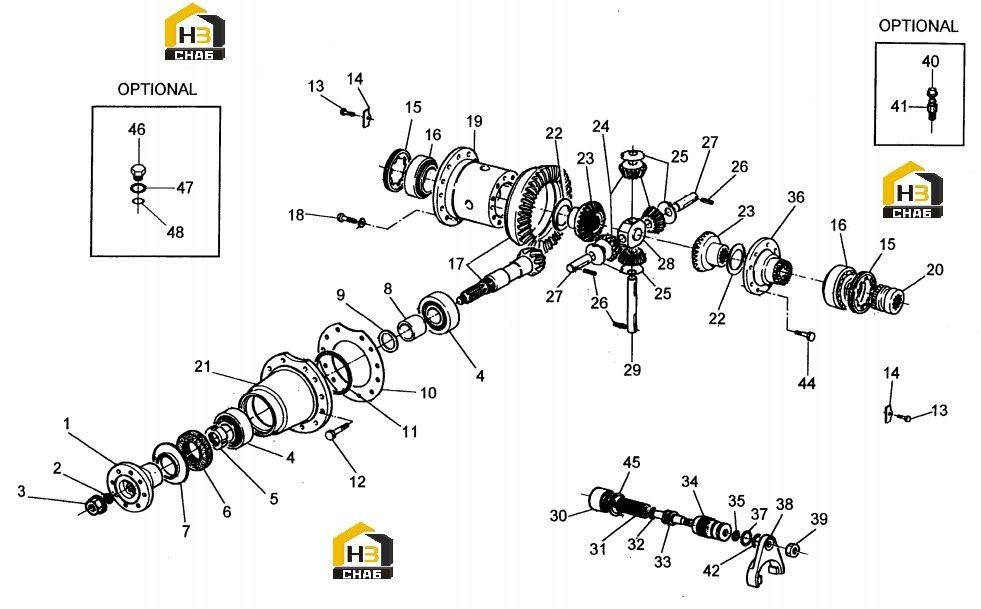

Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:717.14.017.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:738.04.016.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:5

Наименование:RING NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.03.0730

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVERPLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:953.04.002.06

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3120

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3118

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:738.01.006.07

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:738.01.006.06

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:738.01.006.05

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:738.01.006.04

Комплект:1

Примечание:

№ на схеме:11

Наименование:O - RING

Каталожный номер:001.05.0819

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:12

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:2

Примечание:

№ на схеме:14

Наименование:SHEET

Каталожный номер:738.04.025.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:RING NUT

Каталожный номер:738.04.004.03

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:17

Наименование:BEVEL GEAR SET

Каталожный номер:738.04.505.14

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:016.28.3312

Комплект:16

Примечание:

№ на схеме:19

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:738.04.001.04

Комплект:1

Примечание:

№ на схеме:20

Наименование:CHANGE SELECTOR

Каталожный номер:738.04.059.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:COPERCHIO COUVERCLE COVER DECKEL

Каталожный номер:738.01.004.03

Комплект:1

Примечание:

№ на схеме:22

Наименование:RONDELLA DI RASAMENTO RONDELLE FRICTION WASHER ANLAUFSCHEIBE

Каталожный номер:738.04.012.0T

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLANETARIO PLANETAIRE DIFFERENTIAL SIDE GEAR AUSGLEICHSWELLENRAD

Каталожный номер:738.04.006.03

Комплект:2

Примечание:

№ на схеме:24

Наименование:SATELLITE SATELLITE DIFFERENTIAL PINION AUSGLEICHSKEGELRAD

Каталожный номер:738.04.005.03

Комплект:4

Примечание:

№ на схеме:25

Наименование:RONDELLA DI RASAMENTO RONDELLE FRICTION WASHER ANLAUFSCHEIBE

Каталожный номер:738.04.011.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:SPINA ELASTICA BROCHE ELASTIQUE ROLL PIN SPANNHUELSE

Каталожный номер:014.03.0336

Комплект:3

Примечание:

№ на схеме:27

Наименование:PERNO AXE PIN BOLZEN

Каталожный номер:738.04.008.02

Комплект:2

Примечание:

№ на схеме:28 .

Наименование:CROCERA CROISILLON SHAFT RETAINER KREUZSTUECK

Каталожный номер:738.04.009.02

Комплект:1

Примечание:

№ на схеме:29

Наименование:PERNO

Каталожный номер:738.04.008.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING NUT

Каталожный номер:738.04.023.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING

Каталожный номер:738.04.024.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:O - RING

Каталожный номер:001.05.1151

Комплект:1

Примечание:

№ на схеме:33

Наименование:PISTON

Каталожный номер:738.04.021.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:CYLINDER

Каталожный номер:738.04.022.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:FLANGE

Каталожный номер:001.05.1150

Комплект:1

Примечание:

№ на схеме:36

Наименование:LEVER

Каталожный номер:738.04.058.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:NUT

Каталожный номер:001.05.1125

Комплект:1

Примечание:

№ на схеме:38

Наименование:RING

Каталожный номер:738.04.060.02

Комплект:1

Примечание:

№ на схеме:39

Наименование:O - RING

Каталожный номер:006.06.0204

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.02

Комплект:1

Примечание:

№ на схеме:42

Наименование:O - RING

Каталожный номер:001.05.1152

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0759

Комплект:8

Примечание:

№ на схеме:45

Наименование:SHIM

Каталожный номер:013.01.1485

Комплект:1

Примечание:
