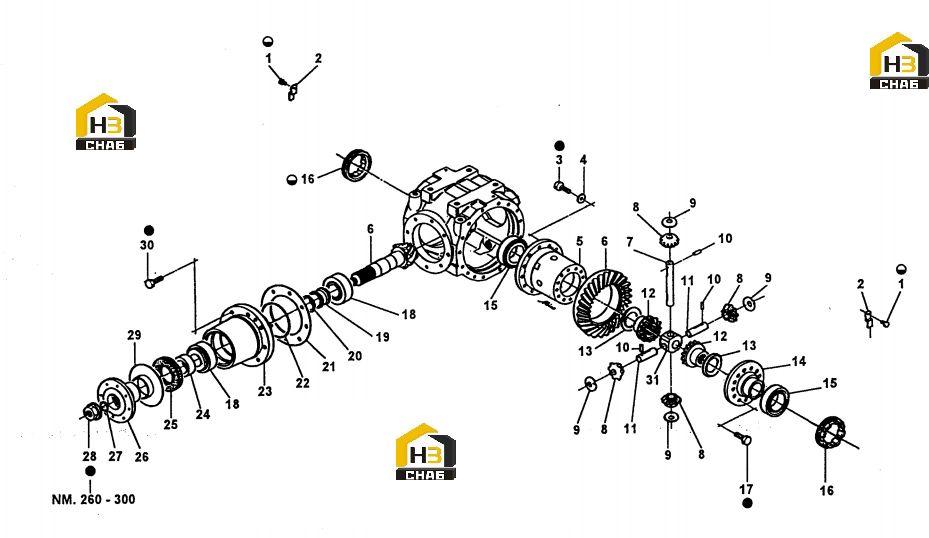

Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:2

Примечание:

№ на схеме:2

Наименование:LOCKING PLATE

Каталожный номер:171.04.020.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1375

Комплект:12

Примечание:

№ на схеме:4

Наименование:SPRING WASHER

Каталожный номер:011.04.1310

Комплект:12

Примечание:

№ на схеме:5

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:171.04.001.04

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEVEL GEAR SET

Каталожный номер:171.04.501.13

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:171.04.007.02

Комплект:1

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL PINION

Каталожный номер:171.04.004.01

Комплект:4

Примечание:

№ на схеме:9

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:DOWEL

Каталожный номер:014.03.2841

Комплект:3

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:171.04.003.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:171.04.005.05

Комплект:2

Примечание:

№ на схеме:13

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:171.04.013.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING NUT

Каталожный номер:171.04.015.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0373

Комплект:8

Примечание:

№ на схеме:18

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:171.04.016.02

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3067

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3056

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.1371

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.1369

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:171.01.006.04

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:171.01.006.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:171.01.006.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:171.01.006.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:O - RING

Каталожный номер:001.05.1443

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVER

Каталожный номер:171.01.005.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:171.04.018.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:001.03.0730

Комплект:1

Примечание:

№ на схеме:26

Наименование:FLANGE

Каталожный номер:542.22.004.05

Комплект:1

Примечание:

№ на схеме:27

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVERPLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:016.01.1209

Комплект:8

Примечание:

№ на схеме:31

Наименование:SHAFT RETAINER

Каталожный номер:171.04.006.02

Комплект:1

Примечание:
