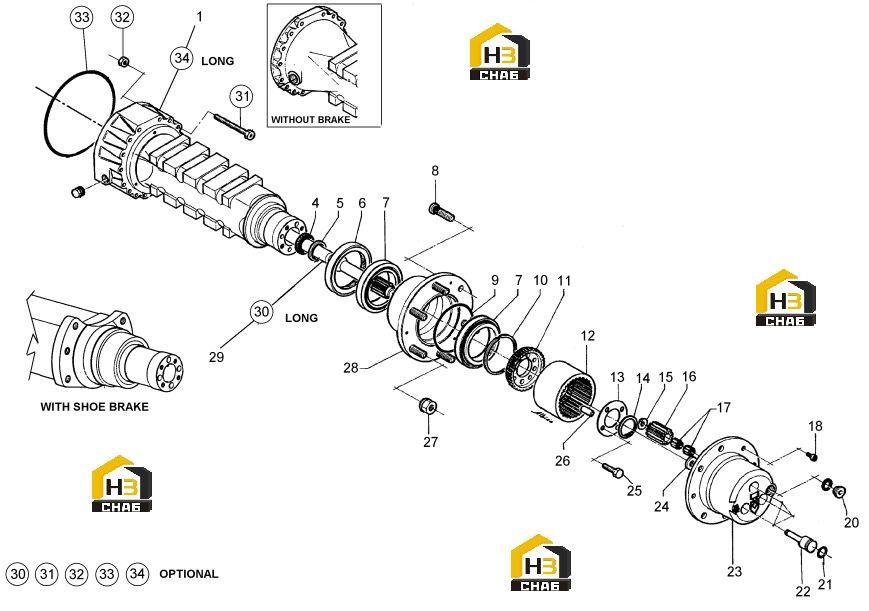

Комплектующие бортового редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:171.06.001.09

Комплект:2

Примечание:

№ на схеме:4

Наименование:RING

Каталожный номер:001.01.1349

Комплект:2

Примечание:

№ на схеме:5

Наименование:CENTERING RING

Каталожный номер:171.06.012.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.21.1393

Комплект:2

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:8

Наименование:WHEEL STUD

Каталожный номер:819.06.006.02

Комплект:12

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:10

Наименование:RING

Каталожный номер:002.06.1362

Комплект:2

Примечание:

№ на схеме:11

Наименование:RING GEAR SUPPORT

Каталожный номер:171.06.004.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING GEAR

Каталожный номер:171.06.005.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:LOCKING PLATE

Каталожный номер:171.06.015.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:RING

Каталожный номер:002.02.1363

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:171.06.011.02

Комплект:6

Примечание:

№ на схеме:16

Наименование:PLANET GEAR

Каталожный номер:171.06.007.01

Комплект:6

Примечание:

№ на схеме:17

Наименование:NEEDLE BEARING

Каталожный номер:005.13.1365

Комплект:12

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:6

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:O - RING

Каталожный номер:001.05.1152

Комплект:6

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:171.06.009.01

Комплект:6

Примечание:

№ на схеме:23

Наименование:PLANET GEAR CARRIER

Каталожный номер:171.06.003.05

Комплект:2

Примечание:

№ на схеме:24

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1374

Комплект:8

Примечание:

№ на схеме:26

Наименование:DOWEL

Каталожный номер:014.02.0913

Комплект:8

Примечание:

№ на схеме:27

Наименование:WHEEL NUT

Каталожный номер:006.08.0206

Комплект:12

Примечание:

№ на схеме:28

Наименование:WHEEL HUB

Каталожный номер:171.06.002.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:HALF SHAFT

Каталожный номер:171.06.008.13

Комплект:2

Примечание:
