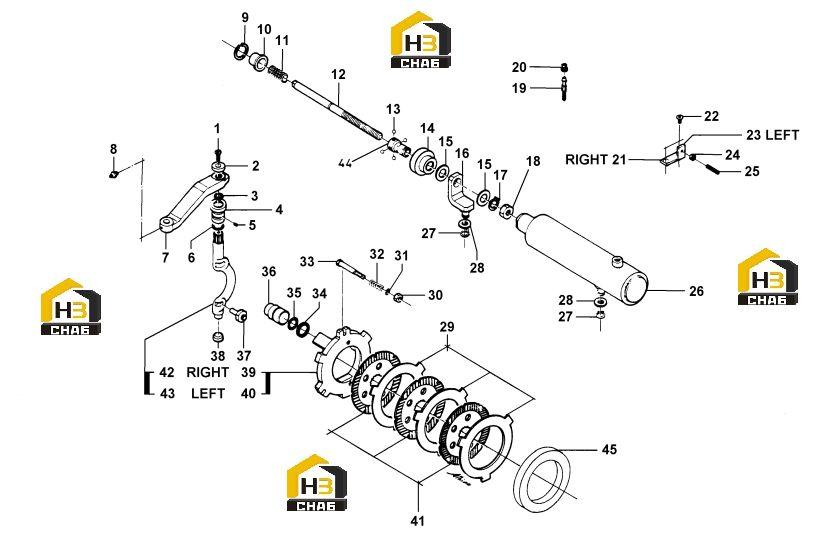

Узел тормоза

← Комплектующие бортового редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.1358

Комплект:4

Примечание:

№ на схеме:4

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.008.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:GRUB BOLT

Каталожный номер:016.13.0488

Комплект:2

Примечание:

№ на схеме:6

Наименование:O - RING

Каталожный номер:001.05.1125

Комплект:2

Примечание:

№ на схеме:7

Наименование:LEVER

Каталожный номер:738.07.026.07

Комплект:2

Примечание:

№ на схеме:8

Наименование:GREASE FITTING

Каталожный номер:008.01.0212

Комплект:2

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:002.06.0784

Комплект:1

Примечание:

№ на схеме:10

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.042.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:738.04.024.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:171.07.040.02

Комплект:1

Примечание:

№ на схеме:13

Наименование:DETEND BALL

Каталожный номер:012.01.1888

Комплект:4

Примечание:

№ на схеме:14

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.043.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:011.05.1877

Комплект:2

Примечание:

№ на схеме:16

Наименование:SUPPORT

Каталожный номер:171.07.703.02

Комплект:1

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:002.01.0785

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:006.03.1196

Комплект:1

Примечание:

№ на схеме:19

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:STOP

Каталожный номер:171.07.059.03

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:016.06.2600

Комплект:4

Примечание:

№ на схеме:23

Наименование:STOP

Каталожный номер:171.07.059.04

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:2

Примечание:

№ на схеме:25

Наименование:GRUB BOLT

Каталожный номер:016.12.0454

Комплект:2

Примечание:

№ на схеме:26

Наименование:BRAKE

Каталожный номер:171.07.620.02

Комплект:1

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:002.01.0502

Комплект:2

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:734.07.031.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:171.07.002.03

Комплект:6

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:006.02.0193

Комплект:6

Примечание:

№ на схеме:31

Наименование:O - RING

Каталожный номер:001.05.1357

Комплект:6

Примечание:

№ на схеме:32

Наименование:SPRING

Каталожный номер:171.07.010.01

Комплект:6

Примечание:

№ на схеме:33

Наименование:ADJUSTING BOLT

Каталожный номер:171.07.009.02

Комплект:6

Примечание:

№ на схеме:34

Наименование:BACK - UP RING

Каталожный номер:738.07.010.01

Комплект:6

Примечание:

№ на схеме:35

Наименование:O - RING

Каталожный номер:738.07.009.01

Комплект:6

Примечание:

№ на схеме:36

Наименование:PISTON

Каталожный номер:171.07.003.02

Комплект:6

Примечание:

№ на схеме:37

Наименование:PUSHER

Каталожный номер:738.07.018.02

Комплект:4

Примечание:

№ на схеме:38

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:39

Наименование:BRAKE DISC

Каталожный номер:171.07.004.02

Комплект:1

Примечание:

№ на схеме:40

Наименование:BRAKE DISC

Каталожный номер:171.07.004.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:BRAKE DISC

Каталожный номер:171.07.610.03

Комплект:6

Примечание:

№ на схеме:42

Наименование:LEVER

Каталожный номер:171.07.707.01

Комплект:1

Примечание:

№ на схеме:43

Наименование:LEVER

Каталожный номер:171.07.706.01

Комплект:1

Примечание:

№ на схеме:44

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.041.02

Комплект:1

Примечание:

№ на схеме:45

Наименование:SPACER

Каталожный номер:171.07.011.02

Комплект:2

Примечание:
