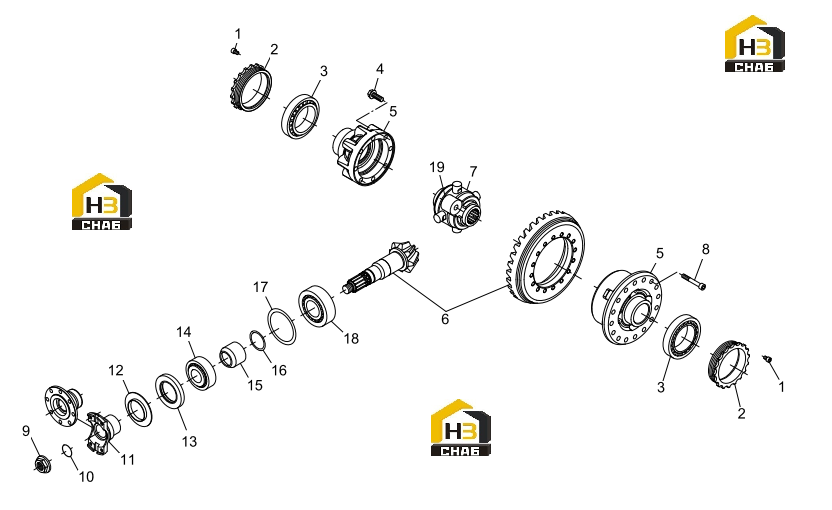

Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:2

Наименование:RING NUT

Каталожный номер:194.04.001.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.31.4353

Комплект:8

Примечание:

№ на схеме:5

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:176.04.701.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEVEL GEAR SET

Каталожный номер:176.04.504.15

Комплект:1

Примечание:

№ на схеме:7

Наименование:NOSPIN DIFFERENTIAL

Каталожный номер:176.04.610.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:16

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:734.04.035.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.0818

Комплект:1

Примечание:

№ на схеме:11

Наименование:FLANGE

Каталожный номер:734.04.013.03

Комплект:1

Примечание:

№ на схеме:12

Наименование:COVERPLATE

Каталожный номер:276.01.005.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:001.13.1234

Комплект:1

Примечание:

№ на схеме:14

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:113.04.014.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3280

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3281

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3282

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3284

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3283

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.0322

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.1201

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.0321

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.0320

Комплект:1

Примечание:

№ на схеме:18

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1457

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:176.04.008.01

Комплект:1

Примечание:
