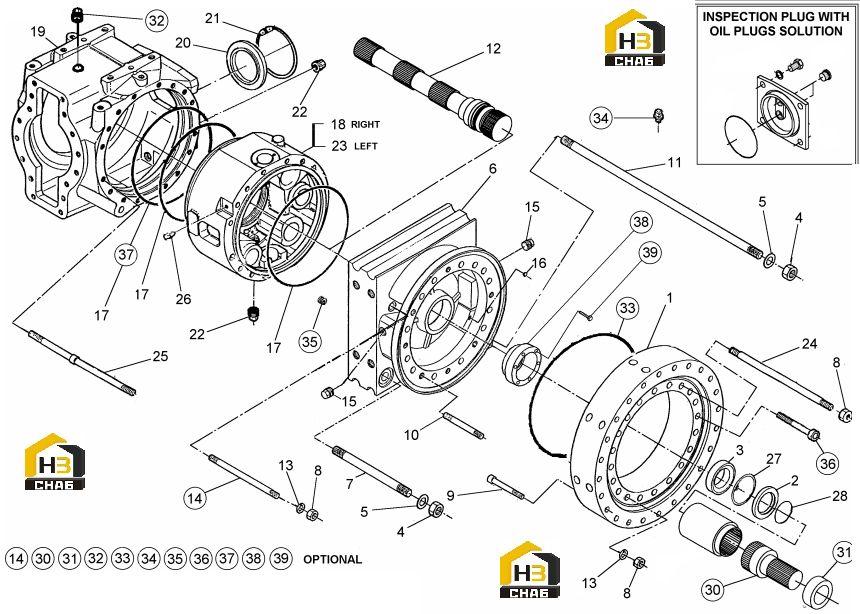

Корпус редуктора

← Узел тормоза Редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEARING

Каталожный номер:151.06.015.04

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:001.01.0868

Комплект:2

Примечание:

№ на схеме:3

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:2

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:006.04.2864

Комплект:4

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:011.04.1309

Комплект:4

Примечание:

№ на схеме:6

Наименование:LATERAL AXLE HOUSING

Каталожный номер:151.06.041.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:STUD

Каталожный номер:176.06.057.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:006.03.3208

Комплект:32

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:016.04.3210

Комплект:48

Примечание:

№ на схеме:10

Наименование:STUD

Каталожный номер:151.06.024.01

Комплект:6

Примечание:

№ на схеме:11

Наименование:STUD

Каталожный номер:176.06.056.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:HALF SHAFT

Каталожный номер:151.06.028.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:SPRING WASHER

Каталожный номер:011.04.1158

Комплект:6

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:5

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:015.01.0363

Комплект:6

Примечание:

№ на схеме:17

Наименование:O - RING

Каталожный номер:176.07.029.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:INTERMEDIATE COVER

Каталожный номер:176.01.003.19

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOUSING

Каталожный номер:176.01.025.09

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:176.01.035.04

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING

Каталожный номер:002.02.1429

Комплект:1

Примечание:

№ на схеме:22

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:3

Примечание:

№ на схеме:23

Наименование:INTERMEDIATE COVER

Каталожный номер:176.01.002.18

Комплект:1

Примечание:

№ на схеме:24

Наименование:STUD

Каталожный номер:151.06.025.01

Комплект:22

Примечание:

№ на схеме:25

Наименование:STUD

Каталожный номер:151.06.026.01

Комплект:4

Примечание:

№ на схеме:26

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:28

Наименование:O - RING

Каталожный номер:001.05.1248

Комплект:2

Примечание:

№ на схеме:33

Наименование:SEAL

Каталожный номер:151.06.027.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:VENT

Каталожный номер:002.113813.000

Комплект:2

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:016.14.2739

Комплект:2

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:151.06.023.01

Комплект:16

Примечание:

№ на схеме:37

Наименование:O - RING

Каталожный номер:176.07.029.02

Комплект:2

Примечание:
