Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

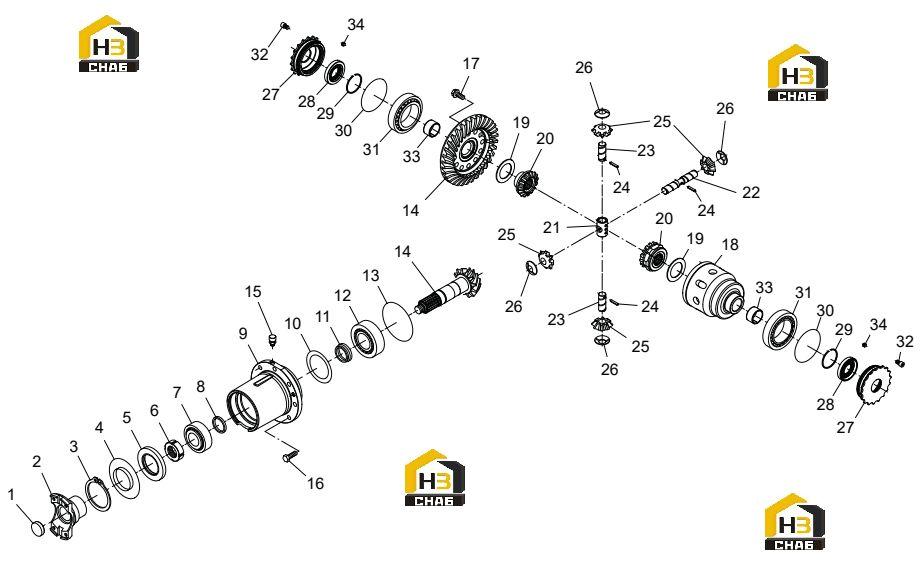

№ на схеме:1

Наименование:PLUG

Каталожный номер:015.03.2884

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:137.04.006.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:CIRCLIP

Каталожный номер:002.02.0089

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER PLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:001.03.3221

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING NUT

Каталожный номер:171.04.028.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM KIT

Каталожный номер:315.14.400.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:137.01.002.03

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM KIT

Каталожный номер:137.01.400.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:137.04.005.02

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:13

Наименование:O - RING

Каталожный номер:001.05.1359

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEVEL GEAR SET

Каталожный номер:137.04.500.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:VENT

Каталожный номер:112.01.018.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.36.4154

Комплект:8

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:016.34.4151

Комплект:12

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:137.04.008.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:137.04.010.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:137.04.009.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:SHAFT RETAINER

Каталожный номер:137.04.007.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:137.04.003.03

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:137.04.004.03

Комплект:2

Примечание:

№ на схеме:24

Наименование:DOWEL

Каталожный номер:014.03.1917

Комплект:3

Примечание:

№ на схеме:25

Наименование:DIFFERENTIAL PINION

Каталожный номер:112.04.004.04

Комплект:4

Примечание:

№ на схеме:26

Наименование:FRICTION WASHER

Каталожный номер:112.04.008.01

Комплект:4

Примечание:

№ на схеме:27

Наименование:RING NUT

Каталожный номер:137.04.011.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:SEAL

Каталожный номер:137.04.012.03

Комплект:2

Примечание:

№ на схеме:29

Наименование:SNAP RING

Каталожный номер:002.06.0828

Комплект:2

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.2943

Комплект:2

Примечание:

№ на схеме:31

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:016.30.4161

Комплект:2

Примечание:

№ на схеме:33

Наименование:BUSHING

Каталожный номер:005.32.4002

Комплект:2

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:016.45.4480

Комплект:4

Примечание:
