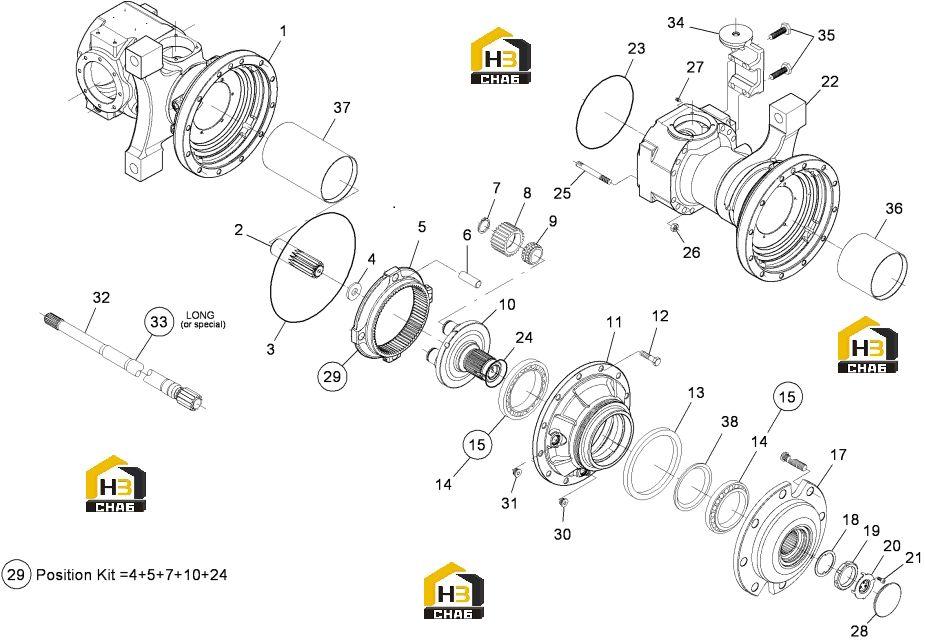

Комплектующие бортового редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:137.01.001.02

Комплект:1

Примечание:

№ на схеме:2

Наименование:PINION

Каталожный номер:137.06.027.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.3375

Комплект:2

Примечание:

№ на схеме:4

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:5

Наименование:RING GEAR

Каталожный номер:137.06.009.02

Комплект:2

Примечание:

№ на схеме:6

Наименование:DOWEL

Каталожный номер:014.02.3529

Комплект:8

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:8

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:8

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:8

Примечание:

№ на схеме:10

Наименование:PLANET GEAR CARRIER

Каталожный номер:137.06.002.02

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:137.06.003.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:24

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:137.06.029.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3771

Комплект:4

Примечание:

№ на схеме:17

Наименование:WHEEL HUB

Каталожный номер:137.06.004.03

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:137.06.030.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:RING NUT

Каталожный номер:137.06.024.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHEET

Каталожный номер:137.06.025.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0367

Комплект:2

Примечание:

№ на схеме:22

Наименование:AXLE CASE

Каталожный номер:137.06.001.02

Комплект:1

Примечание:

№ на схеме:23

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:1

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:001.05.1239

Комплект:2

Примечание:

№ на схеме:25

Наименование:STUD

Каталожный номер:017.02.3990

Комплект:14

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:006.03.4028

Комплект:14

Примечание:

№ на схеме:27

Наименование:GRUB BOLT

Каталожный номер:016.13.0488

Комплект:4

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:137.06.026.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLANET GEAR CARRIER

Каталожный номер:137.06.710.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:MAGNET PLUG

Каталожный номер:355.14.611.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:PLUG

Каталожный номер:355.14.610.01

Комплект:2

Примечание:

№ на схеме:32

Наименование:HALF SHAFT

Каталожный номер:137.06.015.01

Комплект:1

Примечание:

№ на схеме:33

Наименование:HALF SHAFT

Каталожный номер:137.06.016.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:SUPPORT

Каталожный номер:137.06.020.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3786

Комплект:4

Примечание:

№ на схеме:36

Наименование:TUBE

Каталожный номер:137.07.002.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:TUBE

Каталожный номер:137.07.001.01

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:137.06.017.02

Комплект:2

Примечание:
