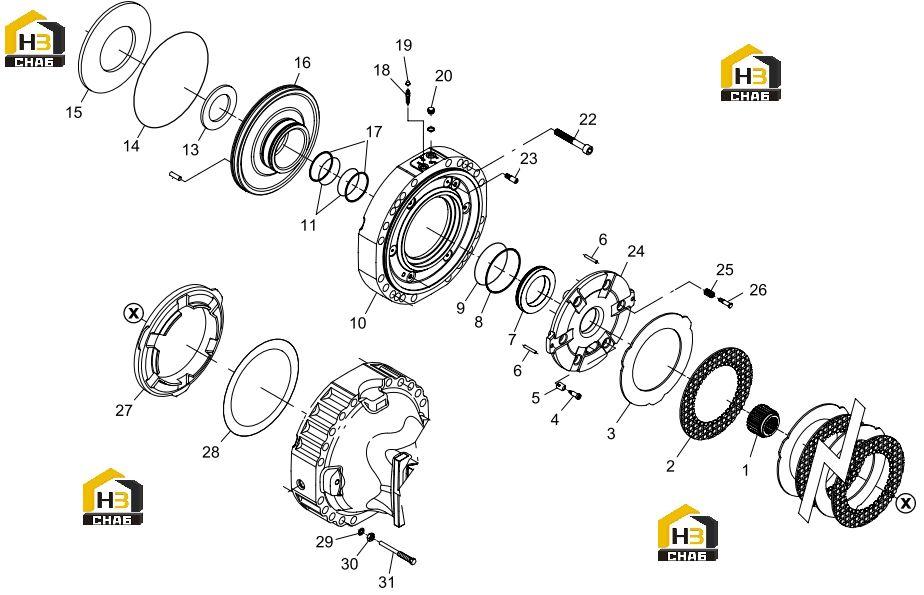

Узел тормоза

← Комплектующие бортового редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUSHING

Каталожный номер:114.07.001.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:DISC

Каталожный номер:114.07.610.01

Комплект:6

Примечание:

№ на схеме:3

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:114.07.006.01

Комплект:6

Примечание:

№ на схеме:4

Наименование:ADJUSTING BOLT

Каталожный номер:112.07.037.15

Комплект:6

Примечание:

№ на схеме:5

Наименование:SPRING

Каталожный номер:112.07.002.03

Комплект:6

Примечание:

№ на схеме:6

Наименование:DOWEL

Каталожный номер:014.02.0332

Комплект:4

Примечание:

№ на схеме:7

Наименование:PISTON

Каталожный номер:114.07.003.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:BACK - UP RING

Каталожный номер:183.07.003.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:O - RING

Каталожный номер:001.05.1480

Комплект:2

Примечание:

№ на схеме:10

Наименование:INTERMEDIATE COVER

Каталожный номер:114.01.003.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:O - RING

Каталожный номер:001.05.0807

Комплект:4

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:114.07.011.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:O - RING

Каталожный номер:001.05.3338

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:114.07.010.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:PISTON

Каталожный номер:114.07.002.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:BACK - UP RING

Каталожный номер:112.07.009.02

Комплект:4

Примечание:

№ на схеме:18

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:112.07.615.01

Комплект:4

Примечание:

№ на схеме:22

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0547

Комплект:8

Примечание:

№ на схеме:23

Наименование:PILOT BOLT

Каталожный номер:162.07.004.05

Комплект:2

Примечание:

№ на схеме:24

Наименование:DISC

Каталожный номер:114.07.004.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:SPRING

Каталожный номер:163.07.011.01

Комплект:6

Примечание:

№ на схеме:26

Наименование:ADJUSTING BOLT

Каталожный номер:163.07.012.02

Комплект:6

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:114.07.005.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.4023

Комплект:2

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.4022

Комплект:2

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.4021

Комплект:2

Примечание:

№ на схеме:29

Наименование:SEAL WASHER

Каталожный номер:011.13.4001

Комплект:4

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:006.05.0202

Комплект:4

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:114.07.009.01

Комплект:4

Примечание:
