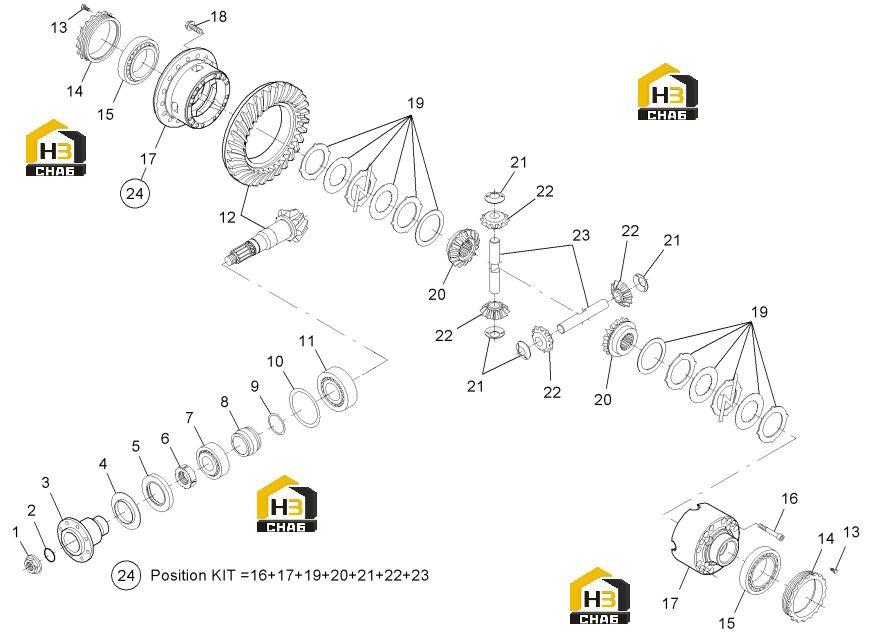

Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:183.04.007.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.0694

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:114.04.014.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVERPLATE

Каталожный номер:114.04.015.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING

Каталожный номер:001.03.4222

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING NUT

Каталожный номер:114.04.013.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:005.10.2959

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:114.04.005.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3062

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3061

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:013.01.3060

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3468

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3467

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3466

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3465

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3678

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEVEL GEAR SET

Каталожный номер:114.04.500.04

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:14

Наименование:RING NUT

Каталожный номер:194.04.001.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.17.3489

Комплект:16

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:114.04.701.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:22

Примечание:

№ на схеме:19

Наименование:CLUTCH DISC

Каталожный номер:114.04.610.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:114.04.008.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:FRICTION WASHER

Каталожный номер:114.04.007.02

Комплект:4

Примечание:

№ на схеме:22

Наименование:DIFFERENTIAL PINION

Каталожный номер:114.04.010.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:114.04.006.03

Комплект:2

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL

Каталожный номер:114.04.750.01

Комплект:1

Примечание:
