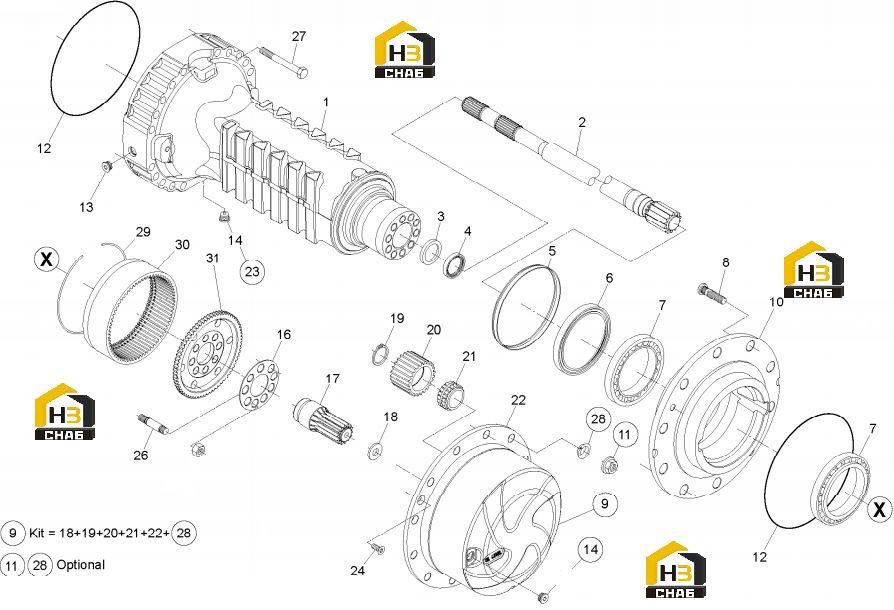

Комплектующие бортового редуктора

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:114.06.001.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:HALF SHAFT

Каталожный номер:114.06.006.02

Комплект:2

Примечание:

№ на схеме:3

Наименование:RING

Каталожный номер:114.06.009.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:001.43.4010

Комплект:2

Примечание:

№ на схеме:5

Наименование:COVER PLATE

Каталожный номер:114.06.019.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:000.3429790M2

Комплект:2

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4063

Комплект:4

Примечание:

№ на схеме:8

Наименование:WHEEL STUD

Каталожный номер:932.06.074.07

Комплект:24

Примечание:

№ на схеме:9

Наименование:PLANET GEAR CARRIER

Каталожный номер:114.06.701.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:WHEEL HUB

Каталожный номер:114.06.002.02

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:114.06.016.02

Комплект:20

Примечание:

№ на схеме:12

Наименование:O - RING

Каталожный номер:001.05.1424

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:355.14.610.02

Комплект:2

Примечание:

№ на схеме:14

Наименование:MAGNETIC PLUG

Каталожный номер:355.14.611.02

Комплект:4

Примечание:

№ на схеме:16

Наименование:LOCKING PLATE

Каталожный номер:114.06.004.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:PINION

Каталожный номер:114.06.007.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:FRICTION WASHER

Каталожный номер:114.06.031.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:CIRCLIP

Каталожный номер:002.01.0636

Комплект:8

Примечание:

№ на схеме:20

Наименование:PLANET GEAR

Каталожный номер:183.06.006.03

Комплект:8

Примечание:

№ на схеме:21

Наименование:BEARING

Каталожный номер:114.06.028.01

Комплект:8

Примечание:

№ на схеме:22

Наименование:PLANET GEAR CARRIER

Каталожный номер:114.06.020.02

Комплект:2

Примечание:

№ на схеме:24

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:26

Наименование:STUD

Каталожный номер:114.06.012.01

Комплект:20

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:114.06.015.01

Комплект:40

Примечание:

№ на схеме:29

Наименование:SNAP RING

Каталожный номер:760.06.014.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:RING GEAR

Каталожный номер:114.06.003.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:RING GEAR SUPPORT

Каталожный номер:114.06.008.01

Комплект:2

Примечание:
