Узел тормоза

← Комплектующие бортового редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

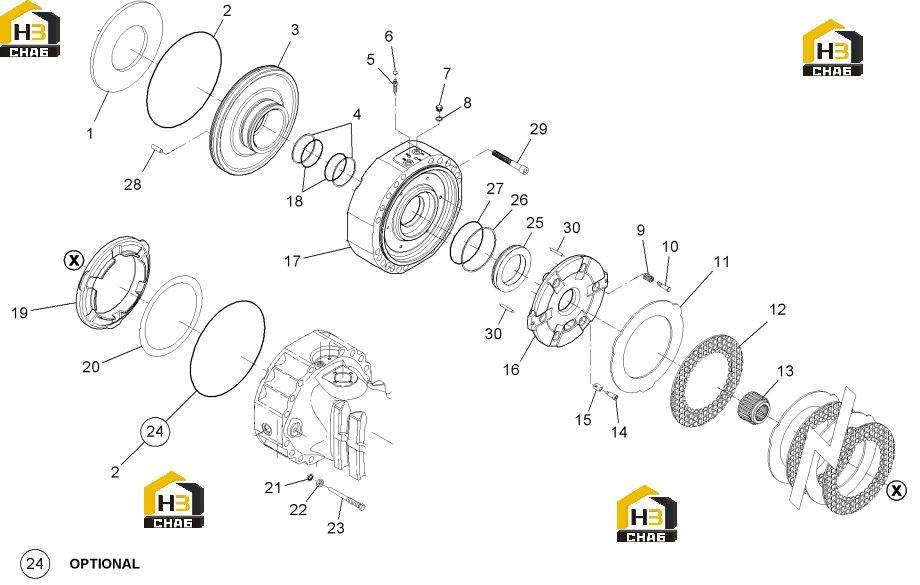

№ на схеме:1

Наименование:SPRING

Каталожный номер:113.07.004.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:O - RING

Каталожный номер:001.05.3375

Комплект:2

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:113.07.001.04

Комплект:2

Примечание:

№ на схеме:4

Наименование:BACK - UP RING

Каталожный номер:111.07.004.01

Комплект:4

Примечание:

№ на схеме:5

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.10.1441

Комплект:4

Примечание:

№ на схеме:8

Наименование:SEAL WASHER

Каталожный номер:011.07.1215

Комплект:4

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:171.07.010.02

Комплект:6

Примечание:

№ на схеме:10

Наименование:ADJUSTING BOLT

Каталожный номер:154.06.014.02

Комплект:6

Примечание:

№ на схеме:11

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:154.07.001.01

Комплект:6

Примечание:

№ на схеме:12

Наименование:BRAKE DISC

Каталожный номер:113.07.610.01

Комплект:6

Примечание:

№ на схеме:13

Наименование:REDUCTION BUSHING

Каталожный номер:113.07.014.02

Комплект:2

Примечание:

№ на схеме:14

Наименование:ADJUSTING BOLT

Каталожный номер:112.07.037.14

Комплект:6

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:112.07.002.03

Комплект:6

Примечание:

№ на схеме:16

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:113.07.012.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:INTERMEDIATE COVER

Каталожный номер:113.01.009.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:SEAL

Каталожный номер:111.07.005.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:123.07.009.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3610

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3609

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3608

Комплект:2

Примечание:

№ на схеме:21

Наименование:LOCK WASHER

Каталожный номер:011.13.1227

Комплект:4

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:006.05.0684

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:212.07.009.04

Комплект:4

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:001.05.2945

Комплект:2

Примечание:

№ на схеме:25

Наименование:PISTON

Каталожный номер:113.07.002.03

Комплект:2

Примечание:

№ на схеме:26

Наименование:BACK - UP RING

Каталожный номер:355.14.048.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:O - RING

Каталожный номер:112.07.024.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:ROLL PIN

Каталожный номер:014.03.2876

Комплект:2

Примечание:

№ на схеме:29

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0547

Комплект:4

Примечание:

№ на схеме:30

Наименование:DOWEL

Каталожный номер:014.02.1906

Комплект:4

Примечание:
