Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

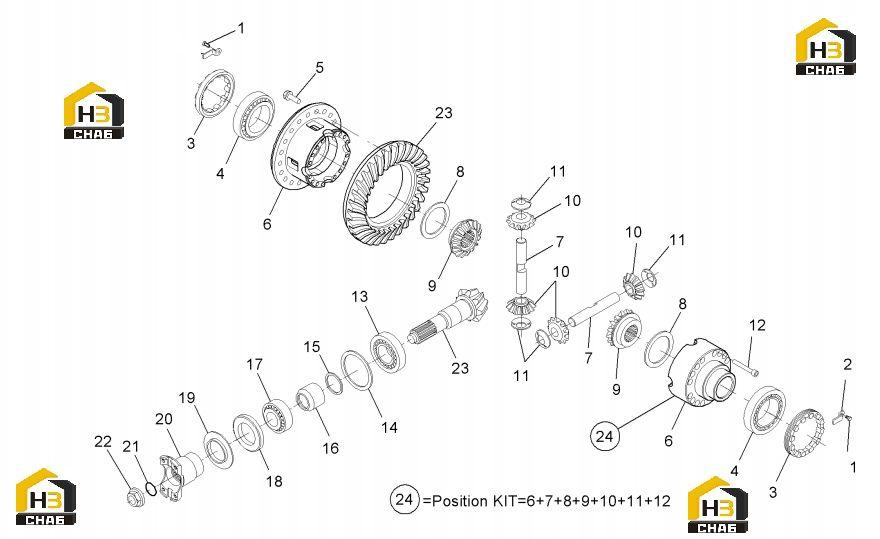

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.3442

Комплект:4

Примечание:

№ на схеме:2

Наименование:LOCKING PLATE

Каталожный номер:113.04.026.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:RING NUT

Каталожный номер:176.04.009.02

Комплект:2

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:20

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL

Каталожный номер:113.04.702.03

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:113.04.004.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:FRICTION WASHER

Каталожный номер:734.04.010.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:734.04.005.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:SATELLITE

Каталожный номер:734.04.007.02

Комплект:4

Примечание:

№ на схеме:11

Наименование:FRICTION WASHER

Каталожный номер:138.04.011.01

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:016.38.4240

Комплект:15

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1457

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.1201

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0322

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0321

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0320

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.3284

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.3283

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.3282

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.3281

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:013.01.3280

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:113.04.014.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL

Каталожный номер:001.13.1234

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVERPLATE

Каталожный номер:276.01.005.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:FLANGE

Каталожный номер:734.04.013.03

Комплект:1

Примечание:

№ на схеме:21

Наименование:O - RING

Каталожный номер:001.05.0818

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:734.04.035.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEVEL GEAR SET

Каталожный номер:113.04.500.13

Комплект:1

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL

Каталожный номер:113.04.751.03

Комплект:1

Примечание:
