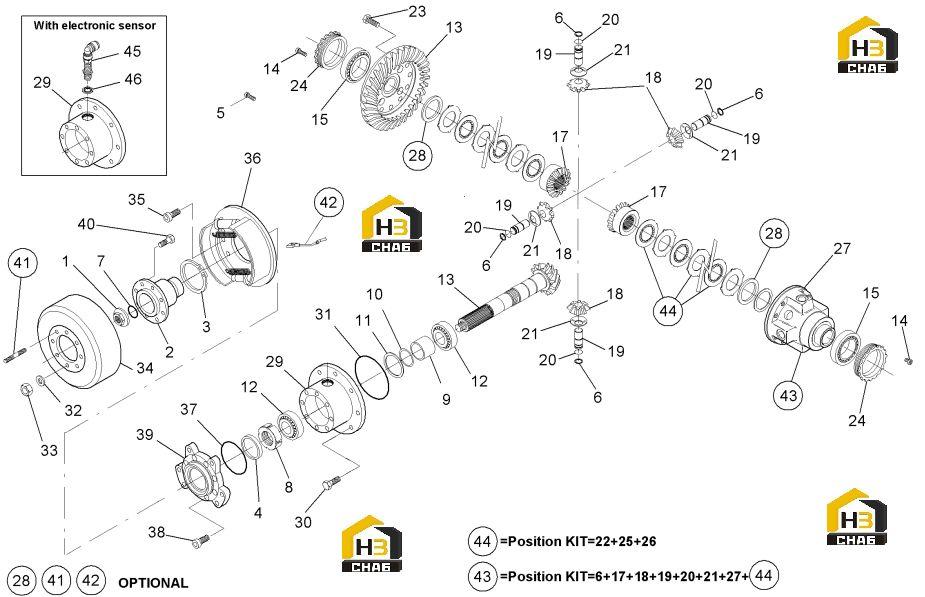

Редуктор

← Корпус редуктора Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:357.14.139.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:112.04.025.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:CIRCLIP

Каталожный номер:002.01.0579

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:001.03.0673

Комплект:1

Примечание:

№ на схеме:5

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0417

Комплект:4

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:002.14.3244

Комплект:4

Примечание:

№ на схеме:7

Наименование:O - RING

Каталожный номер:001.05.3158

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPACER

Каталожный номер:112.04.009.04

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3120

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3118

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3066

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3055

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.1281

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.1279

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEVEL GEAR SET

Каталожный номер:112.04.510.04

Комплект:1

Примечание:

№ на схеме:14

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1214

Комплект:2

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:112.04.005.08

Комплект:2

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL PINION

Каталожный номер:112.04.004.04

Комплект:4

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:112.04.006.03

Комплект:4

Примечание:

№ на схеме:20

Наименование:CIRCLIP

Каталожный номер:002.06.3163

Комплект:4

Примечание:

№ на схеме:21

Наименование:FRICTION WASHER

Каталожный номер:112.04.008.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:12

Примечание:

№ на схеме:24

Наименование:RING NUT

Каталожный номер:112.04.016.02

Комплект:2

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:112.04.011.04

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:112.01.012.03

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:11

Примечание:

№ на схеме:31

Наименование:O - RING

Каталожный номер:001.05.1629

Комплект:1

Примечание:

№ на схеме:32

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:8

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:006.01.1556

Комплект:8

Примечание:

№ на схеме:34

Наименование:BRAKE DRUM

Каталожный номер:171.07.063.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:016.04.1121

Комплект:8

Примечание:

№ на схеме:36

Наименование:HYDRAULIC BRAKE

Каталожный номер:171.07.635.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:O - RING

Каталожный номер:001.05.2844

Комплект:1

Примечание:

№ на схеме:38

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0846

Комплект:6

Примечание:

№ на схеме:39

Наименование:INTERMEDIATE COVER

Каталожный номер:171.01.029.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0642

Комплект:8

Примечание:

№ на схеме:43

Наименование:LIMITED SLIP DIFFERENTIAL

Каталожный номер:112.04.703.04

Комплект:1

Примечание:

№ на схеме:44

Наименование:DISC

Каталожный номер:112.04.611.03

Комплект:2

Примечание:

№ на схеме:45

Наименование:ELECTRONIC SENSOR

Каталожный номер:355.14.614.04

Комплект:1

Примечание:
