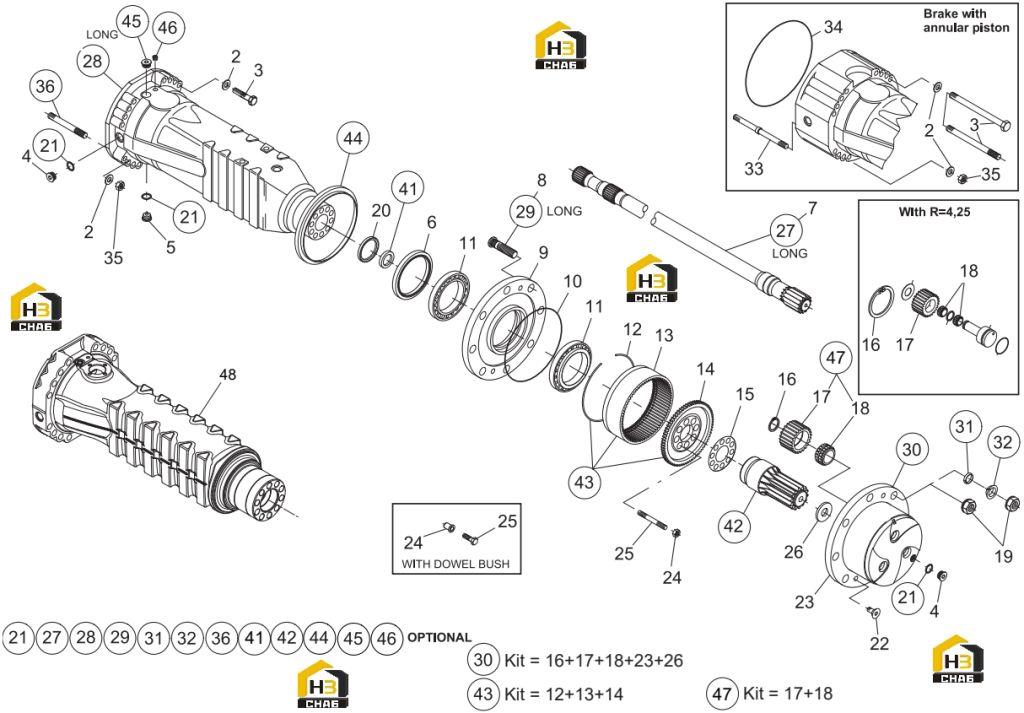

Комплектующие редуктора

← Фланец редуктора Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:WASHER

Каталожный номер:011.17.2952

Комплект:8

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:112.06.070.04

Комплект:24

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:4

Примечание:

№ на схеме:5

Наименование:MAGNETIC PLUG

Каталожный номер:112.01.610.03

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:177.06.009.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:HALF SHAFT

Каталожный номер:112.06.059.03

Комплект:2

Примечание:

№ на схеме:8

Наименование:WHEEL STUD

Каталожный номер:738.06.038.02

Комплект:16

Примечание:

№ на схеме:9

Наименование:WHEEL HUB

Каталожный номер:112.06.049.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:11

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING GEAR

Каталожный номер:112.06.005.04

Комплект:2

Примечание:

№ на схеме:14

Наименование:RING GEAR SUPPORT

Каталожный номер:112.06.007.07

Комплект:2

Примечание:

№ на схеме:15

Наименование:LOCKING PLATE

Каталожный номер:112.06.026.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:17

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:6

Примечание:

№ на схеме:18

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:6

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:006.11.2984

Комплект:16

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.40.4360

Комплект:2

Примечание:

№ на схеме:22

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.050.04

Комплект:2

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:006.22.4380

Комплект:16

Примечание:

№ на схеме:25

Наименование:STUD

Каталожный номер:112.06.025.02

Комплект:16

Примечание:

№ на схеме:26

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:30

Наименование:PLANET GEAR CARRIER

Каталожный номер:212.06.710.19

Комплект:2

Примечание:

№ на схеме:33

Наименование:STUD

Каталожный номер:212.06.044.03

Комплект:8

Примечание:

№ на схеме:34

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:006.03.3208

Комплект:8

Примечание:

№ на схеме:43

Наименование:RING GEAR SUPPORT

Каталожный номер:212.06.707.07

Комплект:2

Примечание:

№ на схеме:47

Наименование:PLANET GEAR

Каталожный номер:112.06.706.01

Комплект:6

Примечание:

№ на схеме:48

Наименование:AXLE CASE

Каталожный номер:112.06.058.03

Комплект:2

Примечание:
