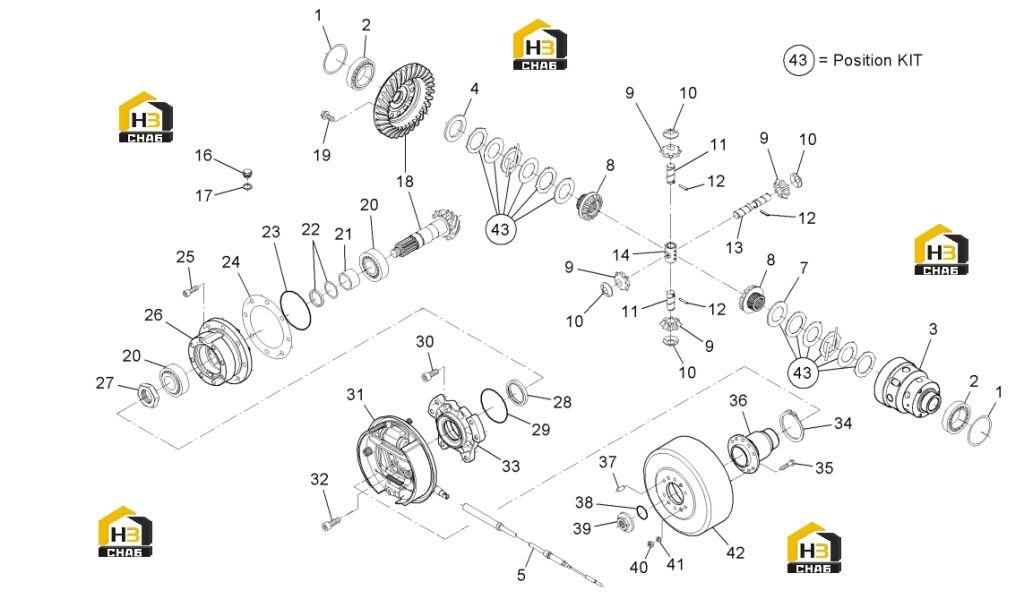

Редуктор

← Корпус редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:2

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:2

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:2

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.1475

Комплект:2

Примечание:

№ на схеме:2

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:3

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.057.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRAKE CABLE

Каталожный номер:171.07.705.03

Комплект:1

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.059.02

Комплект:2

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:111.04.034.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:111.04.033.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.10.2629

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL WASHER

Каталожный номер:011.13.2630

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.05

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:20

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:111.04.038.05

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:315.14.010.04

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING

Каталожный номер:315.14.009.10

Комплект:1

Примечание:

№ на схеме:23

Наименование:O - RING

Каталожный номер:001.05.1443

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:171.01.006.04

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:171.01.006.03

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:171.01.006.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:171.01.006.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:016.03.2978

Комплект:6

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:171.01.005.18

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING NUT

Каталожный номер:171.04.019.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL

Каталожный номер:001.03.0673

Комплект:1

Примечание:

№ на схеме:29

Наименование:O - RING

Каталожный номер:001.05.2844

Комплект:1

Примечание:

№ на схеме:30

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0729

Комплект:6

Примечание:

№ на схеме:31

Наименование:BRAKE

Каталожный номер:171.07.633.03

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:016.04.0787

Комплект:8

Примечание:

№ на схеме:33

Наименование:INTERMEDIATE COVER

Каталожный номер:171.01.029.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:002.01.0754

Комплект:1

Примечание:

№ на схеме:35

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0507

Комплект:8

Примечание:

№ на схеме:36

Наименование:FLANGE

Каталожный номер:171.04.040.02

Комплект:1

Примечание:

№ на схеме:37

Наименование:DOWEL

Каталожный номер:014.02.3185

Комплект:4

Примечание:

№ на схеме:38

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:39

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:6

Примечание:

№ на схеме:41

Наименование:SPRING WASHER

Каталожный номер:011.01.0221

Комплект:6

Примечание:

№ на схеме:42

Наименование:BRAKE DRUM

Каталожный номер:171.07.063.02

Комплект:1

Примечание:

№ на схеме:43

Наименование:CLUTCH DISC

Каталожный номер:111.04.610.02

Комплект:2

Примечание:
