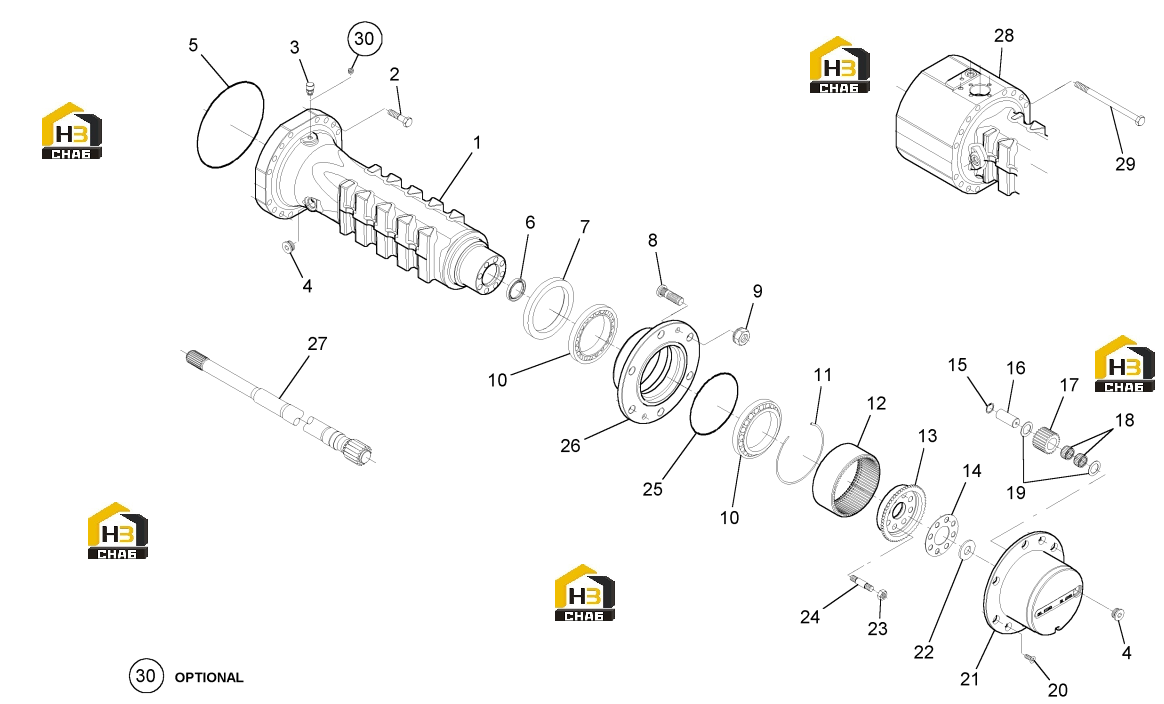

Комплектующие моста

← Фланец редуктора Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:111.06.012.04

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.03.1317

Комплект:16

Примечание:

№ на схеме:3

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:355.14.610.01

Комплект:4

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:6

Наименование:RING

Каталожный номер:001.01.1349

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:001.21.1393

Комплект:2

Примечание:

№ на схеме:8

Наименование:WHEEL STUD

Каталожный номер:819.06.006.05

Комплект:12

Примечание:

№ на схеме:9

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:12

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:111.06.019.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING GEAR

Каталожный номер:111.06.018.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING GEAR SUPPORT

Каталожный номер:111.06.023.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:LOCKING PLATE

Каталожный номер:111.06.007.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.02.1024

Комплект:6

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:111.06.016.01

Комплект:6

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.06.015.03

Комплект:6

Примечание:

№ на схеме:18

Наименование:NEEDLE BEARING

Каталожный номер:005.13.0171

Комплект:12

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:111.06.017.01

Комплект:12

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:4

Примечание:

№ на схеме:21

Наименование:PLANET GEAR CARRIER

Каталожный номер:111.06.022.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:006.02.2961

Комплект:16

Примечание:

№ на схеме:24

Наименование:STUD

Каталожный номер:111.06.006.01

Комплект:16

Примечание:

№ на схеме:25

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:26

Наименование:WHEEL HUB

Каталожный номер:111.06.021.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:HALF SHAFT

Каталожный номер:111.06.024.04

Комплект:2

Примечание:

№ на схеме:28

Наименование:AXLE CASE

Каталожный номер:111.06.008.14

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3541

Комплект:16

Примечание:
