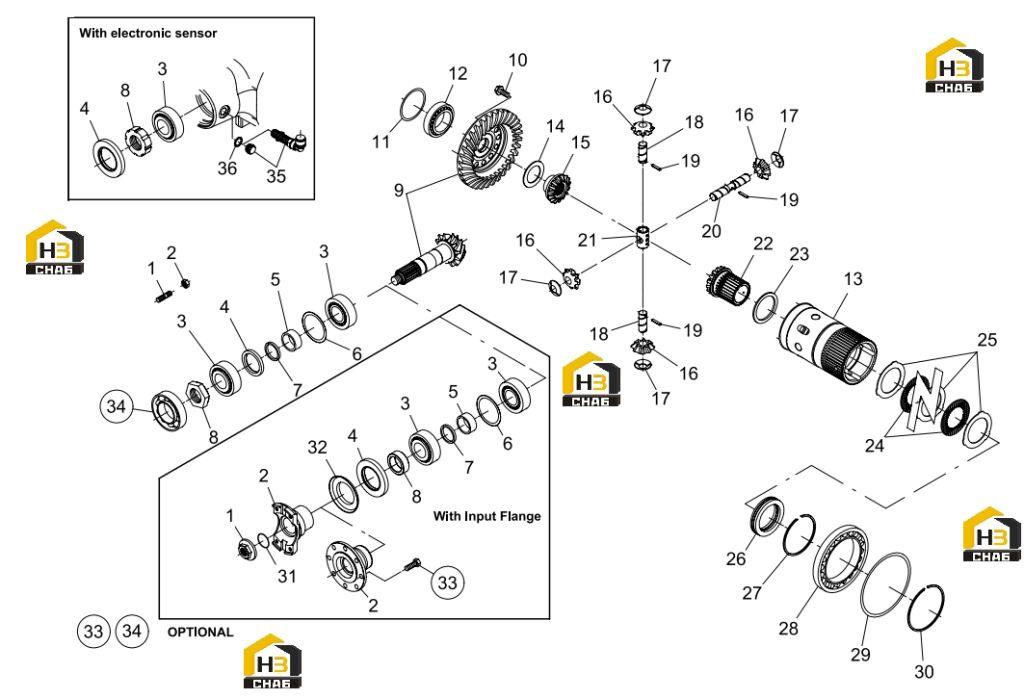

Редуктор

← Корпус редуктора Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:171.04.044.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:001.03.4328

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM KIT

Каталожный номер:725.04.400.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM KIT

Каталожный номер:315.14.400.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING NUT

Каталожный номер:171.04.028.02

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.11

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:11

Наименование:SHIM KIT

Каталожный номер:111.04.400.13

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:1

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.056.03

Комплект:1

Примечание:

№ на схеме:14

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.026.03

Комплект:1

Примечание:

№ на схеме:23

Наименование:FRICTION WASHER

Каталожный номер:111.04.060.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLUTCH DISC

Каталожный номер:111.04.045.01

Комплект:7

Примечание:

№ на схеме:25

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:000.727330

Комплект:8

Примечание:

№ на схеме:26

Наименование:BEARING

Каталожный номер:005.45.2335

Комплект:1

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:002.06.3536

Комплект:1

Примечание:

№ на схеме:28

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHIM KIT

Каталожный номер:111.04.400.12

Комплект:1

Примечание:

№ на схеме:30

Наименование:CIRCLIP

Каталожный номер:002.05.3540

Комплект:1

Примечание:

№ на схеме:31

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:32

Наименование:COVER PLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:016.10.2629

Комплект:1

Примечание:

№ на схеме:36

Наименование:SEAL WASHER

Каталожный номер:011.13.2630

Комплект:1

Примечание:
