Редуктор

← Корпус редуктора Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

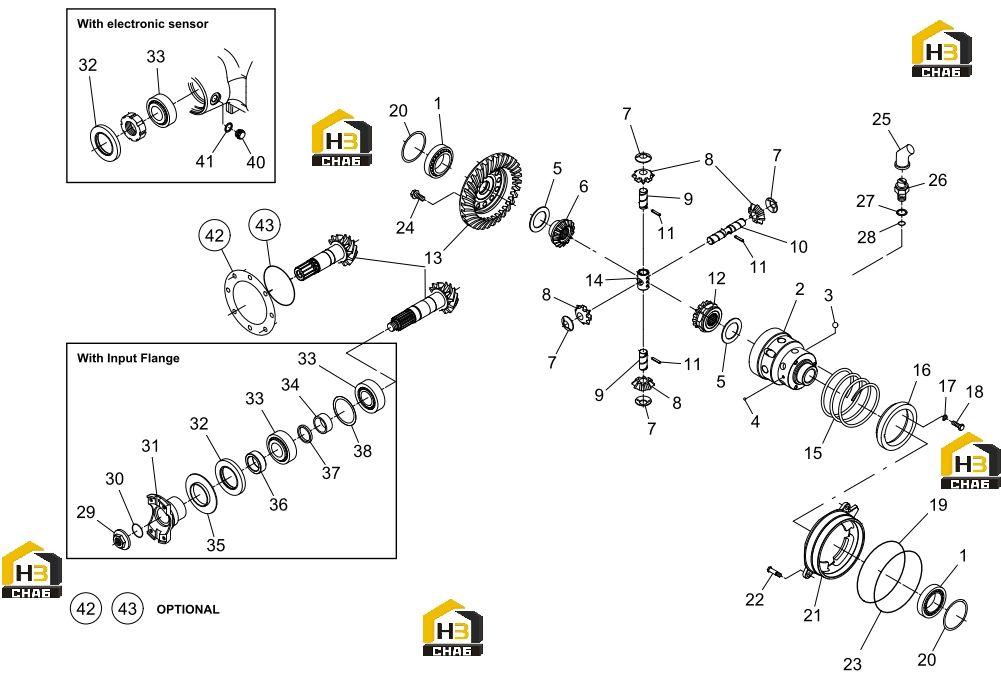

№ на схеме:1

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:2

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.057.03

Комплект:1

Примечание:

№ на схеме:3

Наименование:DETEND BALL

Каталожный номер:012.01.3207

Комплект:6

Примечание:

№ на схеме:4

Наименование:DETEND BALL

Каталожный номер:012.01.1888

Комплект:1

Примечание:

№ на схеме:5

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:12

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.039.03

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.03

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:111.04.044.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:CHANGE SELECTOR

Каталожный номер:111.04.042.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:011.04.3431

Комплект:3

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:016.36.4305

Комплект:3

Примечание:

№ на схеме:19

Наименование:RING

Каталожный номер:001.05.4033

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.1475

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:2

Примечание:

№ на схеме:21

Наименование:PISTON

Каталожный номер:111.04.043.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:ADJUSTING BOLT

Каталожный номер:262.07.007.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:O - RING

Каталожный номер:111.04.052.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:25

Наименование:BOOT

Каталожный номер:932.03.020.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SECURITY SWITCH

Каталожный номер:932.03.600.04

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL WASHER

Каталожный номер:011.07.1478

Комплект:1

Примечание:

№ на схеме:28

Наименование:O - RING

Каталожный номер:001.05.1479

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:31

Наименование:FLANGE

Каталожный номер:171.04.037.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:SEAL

Каталожный номер:001.03.4328

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:34

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:COVERPLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPACER

Каталожный номер:171.04.018.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:RING

Каталожный номер:315.14.009.10

Комплект:1

Примечание:

№ на схеме:37

Наименование:RING

Каталожный номер:315.14.010.04

Комплект:1

Примечание:

№ на схеме:38

Наименование:SHIM

Каталожный номер:013.01.1549

Комплект:1

Примечание:

№ на схеме:38

Наименование:SHIM

Каталожный номер:013.01.1550

Комплект:1

Примечание:

№ на схеме:38

Наименование:SHIM

Каталожный номер:013.01.1551

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:112.07.615.01

Комплект:1

Примечание:
