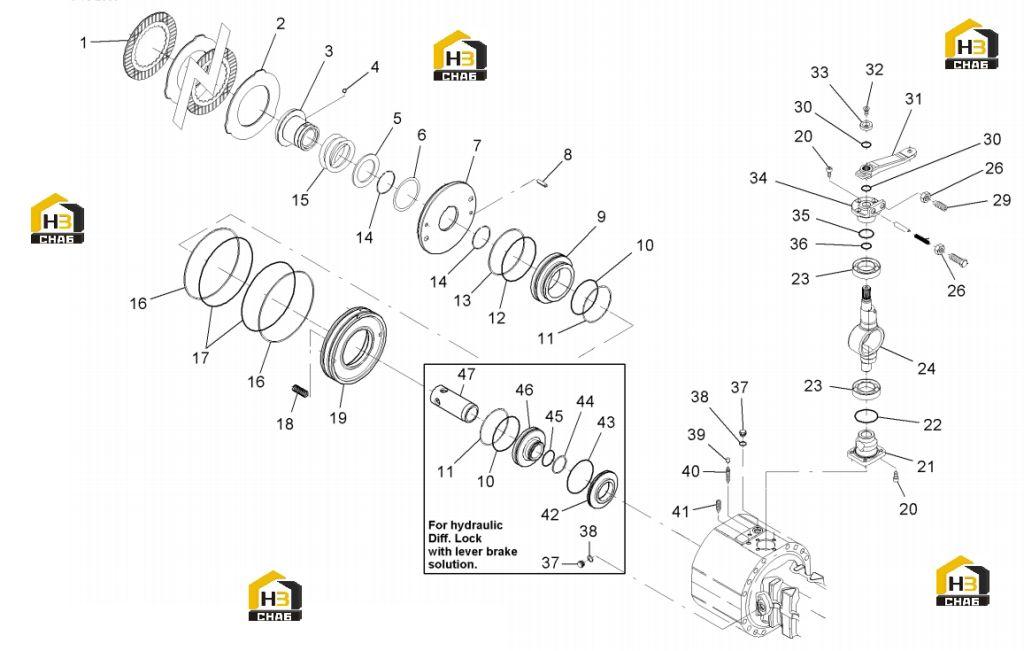

Узел тормоза

← Комплектующие редуктора Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRAKE DISC

Каталожный номер:112.07.611.02

Комплект:6

Примечание:

№ на схеме:2

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:111.07.015.03

Комплект:6

Примечание:

№ на схеме:3

Наименование:BUSSOLA

Каталожный номер:111.04.030.05

Комплект:1

Примечание:

№ на схеме:4

Наименование:DETEND BALL

Каталожный номер:012.01.0249

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:111.04.029.03

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.3177

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:2

Примечание:

№ на схеме:7

Наименование:DISC

Каталожный номер:111.07.022.05

Комплект:1

Примечание:

№ на схеме:8

Наименование:ROLL PIN

Каталожный номер:014.03.3601

Комплект:2

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:111.07.020.02

Комплект:1

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.0691

Комплект:1

Примечание:

№ на схеме:11

Наименование:BACK - UP RING

Каталожный номер:111.07.016.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:O - RING

Каталожный номер:738.07.102.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:BACK - UP RING

Каталожный номер:738.07.104.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:CIRCLIP

Каталожный номер:002.05.3599

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:111.04.031.03

Комплект:1

Примечание:

№ на схеме:16

Наименование:BACK - UP RING

Каталожный номер:183.07.003.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:O - RING

Каталожный номер:001.05.4142

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPRING

Каталожный номер:171.07.010.02

Комплект:3

Примечание:

№ на схеме:19

Наименование:PISTON

Каталожный номер:111.07.014.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0705

Комплект:7

Примечание:

№ на схеме:21

Наименование:REDUCTION BUSHING

Каталожный номер:111.07.028.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:O - RING

Каталожный номер:001.05.1608

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING

Каталожный номер:005.01.0116

Комплект:2

Примечание:

№ на схеме:24

Наименование:BRAKE LEVER

Каталожный номер:111.07.027.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:006.03.0198

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:016.11.3234

Комплект:1

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.1358

Комплект:1

Примечание:

№ на схеме:31

Наименование:LEVER

Каталожный номер:738.07.026.06

Комплект:1

Примечание:

№ на схеме:32

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:1

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:REDUCTION BUSHING

Каталожный номер:112.07.015.06

Комплект:1

Примечание:

№ на схеме:35

Наименование:O - RING

Каталожный номер:001.05.1494

Комплект:1

Примечание:

№ на схеме:36

Наименование:O - RING

Каталожный номер:001.05.1588

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:016.10.1441

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL WASHER

Каталожный номер:011.07.1215

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:GRUB BOLT

Каталожный номер:016.09.0451

Комплект:1

Примечание:
