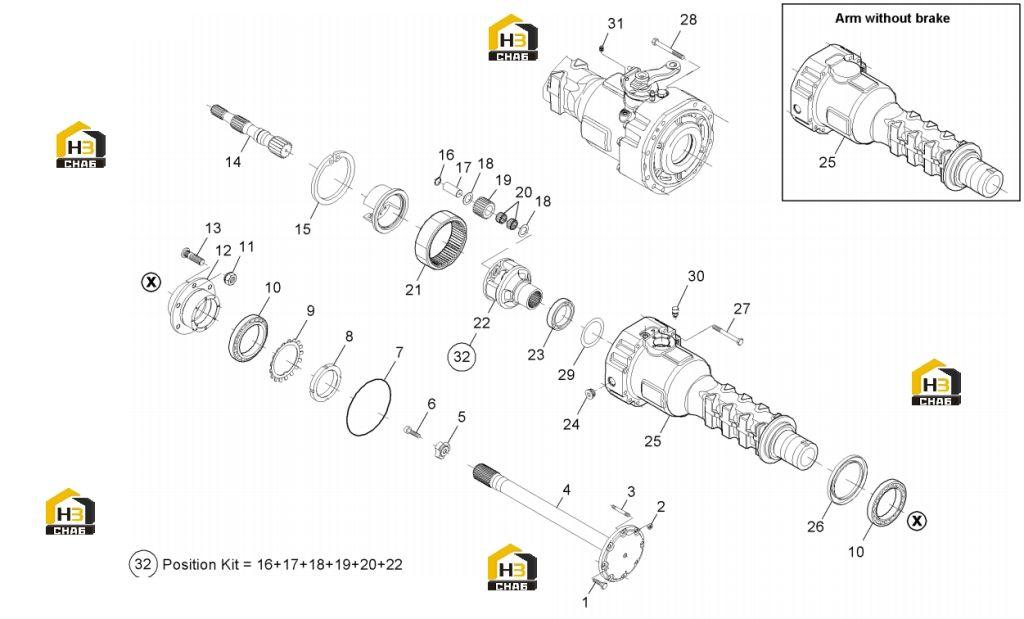

Комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.3953

Комплект:12

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:006.03.3954

Комплект:4

Примечание:

№ на схеме:3

Наименование:STUD

Каталожный номер:110.06.010.01

Комплект:4

Примечание:

№ на схеме:4

Наименование:HALF SHAFT

Каталожный номер:110.06.004.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:110.06.007.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0438

Комплект:2

Примечание:

№ на схеме:7

Наименование:O - RING

Каталожный номер:001.05.3333

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING NUT

Каталожный номер:007.01.3975

Комплект:2

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:011.11.3976

Комплект:2

Примечание:

№ на схеме:10

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:4

Примечание:

№ на схеме:11

Наименование:WHEEL NUT

Каталожный номер:006.08.1321

Комплект:12

Примечание:

№ на схеме:12

Наименование:WHEEL HUB

Каталожный номер:110.06.002.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:WHEEL STUD

Каталожный номер:819.06.006.08

Комплект:12

Примечание:

№ на схеме:14

Наименование:HALF SHAFT

Каталожный номер:110.06.003.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.02.3414

Комплект:2

Примечание:

№ на схеме:16

Наименование:CIRCLIP

Каталожный номер:002.02.1024

Комплект:6

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:111.06.016.01

Комплект:6

Примечание:

№ на схеме:18

Наименование:FRICTION WASHER

Каталожный номер:111.06.017.01

Комплект:12

Примечание:

№ на схеме:19

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.06.015.03

Комплект:6

Примечание:

№ на схеме:20

Наименование:NEEDLE BEARING

Каталожный номер:005.13.0171

Комплект:12

Примечание:

№ на схеме:21

Наименование:RING GEAR

Каталожный номер:110.06.015.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLANET GEAR CARRIER

Каталожный номер:110.06.009.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:BALL BEARING

Каталожный номер:005.01.3534

Комплект:2

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:AXLE CASE

Каталожный номер:110.06.001.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:SEAL

Каталожный номер:001.01.3592

Комплект:2

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3980

Комплект:12

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3979

Комплект:12

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:013.01.3066

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:013.01.3055

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:013.01.1281

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:013.01.1279

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:013.01.0530

Комплект:6

Примечание:

№ на схеме:30

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLANET GEAR CARRIER

Каталожный номер:110.06.701.01

Комплект:2

Примечание:
