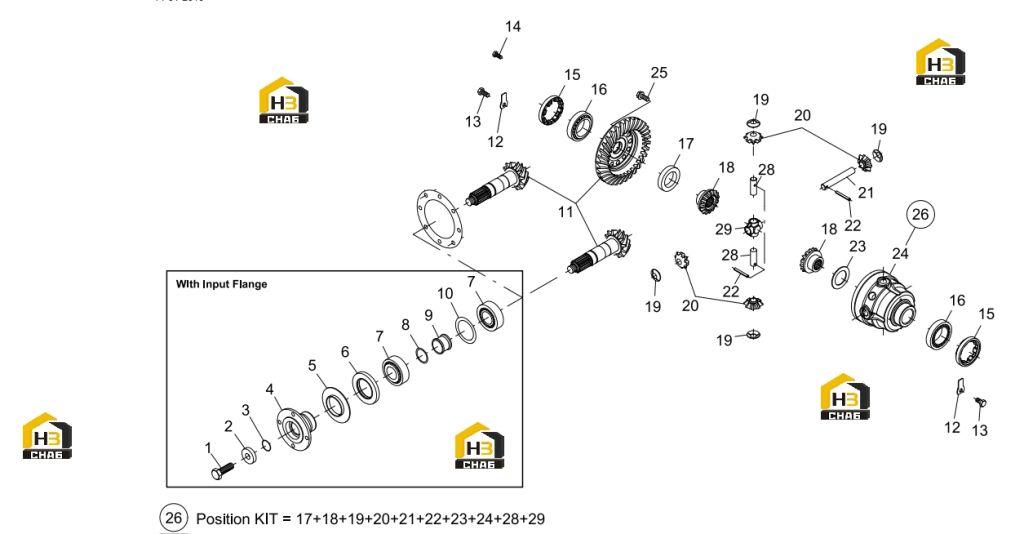

Редуктор

← Корпус редуктора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.02.3559

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:315.14.005.03

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.0043

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:542.22.004.05

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER PLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.03.4328

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.4294

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.3056

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.1371

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.1369

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPACER

Каталожный номер:171.04.048.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1551

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1550

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1549

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEVEL GEAR SET

Каталожный номер:110.04.500.05

Комплект:2

Примечание:

№ на схеме:12

Наименование:LOCKING PLATE

Каталожный номер:110.04.006.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:2

Примечание:

№ на схеме:14

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0434

Комплект:2

Примечание:

№ на схеме:15

Наименование:RING NUT

Каталожный номер:171.04.015.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:2

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:110.04.012.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:000.3428936M1

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:000.3428239M1

Комплект:4

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL PINION

Каталожный номер:000.3427243M1

Комплект:4

Примечание:

№ на схеме:21

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:110.04.002.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:ROLL PIN

Каталожный номер:014.03.0743

Комплект:3

Примечание:

№ на схеме:23

Наименование:FRICTION WASHER

Каталожный номер:000.3428240M1

Комплект:1

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:110.04.019.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:016.28.3312

Комплект:12

Примечание:

№ на схеме:26

Наименование:DIFFERENTIAL

Каталожный номер:110.04.702.02

Комплект:1

Примечание:

№ на схеме:28

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:110.04.015.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHAFT RETAINER

Каталожный номер:110.04.014.01

Комплект:1

Примечание:
