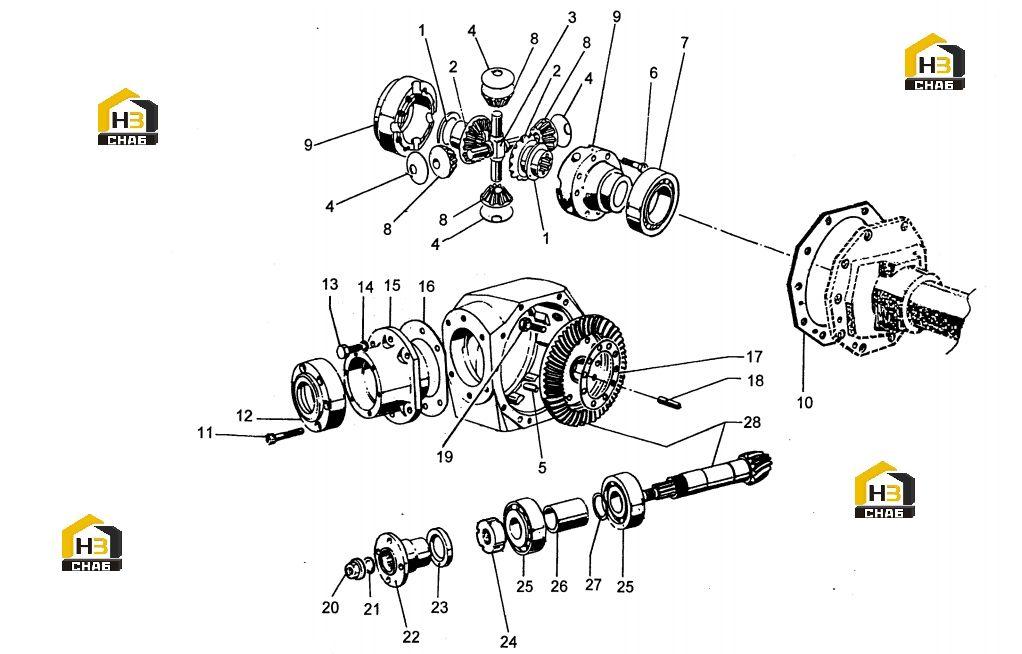

Редуктор

← Комплектюущие моста Узел ступицы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRICTION WASHER

Каталожный номер:819.04.011.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:925.04.010.02

Комплект:2

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:919.04.008.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:FRICTION WASHER

Каталожный номер:819.04.024.01

Комплект:4

Примечание:

№ на схеме:5

Наименование:ROLL PIN

Каталожный номер:014.11.0500

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0396

Комплект:8

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0161

Комплект:2

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL PINION

Каталожный номер:819.04.007.02

Комплект:4

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:919.04.703.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:953.01.020.03

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:953.01.020.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:953.01.020.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0419

Комплект:6

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:953.01.019.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0393

Комплект:6

Примечание:

№ на схеме:14

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:6

Примечание:

№ на схеме:15

Наименование:FLANGE

Каталожный номер:953.01.018.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:952.01.008.03

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:952.01.008.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:952.01.008.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:819.04.021.02

Комплект:2

Примечание:

№ на схеме:18

Наименование:DOWEL

Каталожный номер:014.02.0333

Комплект:4

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:6

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:738.04.016.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:0 - RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:22

Наименование:FLANGE

Каталожный номер:717.14.018.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:001.03.3256

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:26

Наименование:SPACER

Каталожный номер:953.04.002.06

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:2

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3116

Комплект:1

Примечание:

№ на схеме:28

Наименование:BEVEL GEAR SET

Каталожный номер:953.04.503.01

Комплект:1

Примечание:
