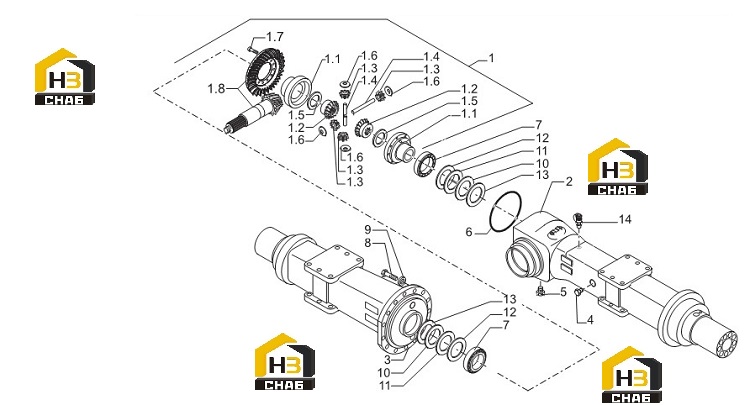

Передача коническая с дифференциалом (часть 1)

← Ступица колеса Передача коническая с дифференциалом (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:863305

Комплект:1

Примечание:2810211

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390540

Комплект:1

Примечание:1599589(863305)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836047

Комплект:2

Примечание:1533919(863305)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:834564

Комплект:4

Примечание:2810214(863305)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834517

Комплект:2

Примечание:2809878(863305)

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836099

Комплект:2

Примечание:1583996(863305)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835023

Комплект:4

Примечание:2816401(863305)

№ на схеме:1.7

Наименование:Screw

Каталожный номер:020095

Комплект:12

Примечание:0013074(863305)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:864066

Комплект:1

Примечание:4920460(863305)

№ на схеме:2

Наименование:Long axle beam

Каталожный номер:248050

Комплект:1

Примечание:2809601

№ на схеме:3

Наименование:Short axle beam

Каталожный номер:248045

Комплект:1

Примечание:2808938

№ на схеме:4

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494

№ на схеме:5

Наименование:Screw plug

Каталожный номер:022292

Комплект:2

Примечание:2928053

№ на схеме:6

Наименование:O-Ring

Каталожный номер:831467

Комплект:3

Примечание:2900496

№ на схеме:7

Наименование:Roller bearing

Каталожный номер:027310

Комплект:2

Примечание:0011448

№ на схеме:8

Наименование:Screw

Каталожный номер:020386

Комплект:19

Примечание:0152606

№ на схеме:9

Наименование:Washer

Каталожный номер:834657

Комплект:19

Примечание:2810640

№ на схеме:10

Наименование:Shim Ring

Каталожный номер:021907

Комплект:-

Примечание:2928264

№ на схеме:11

Наименование:Shim Ring

Каталожный номер:021908

Комплект:-

Примечание:2928274

№ на схеме:12

Наименование:Shim Ring

Каталожный номер:021063

Комплект:-

Примечание:2213387

№ на схеме:13

Наименование:Washer

Каталожный номер:834685

Комплект:3

Примечание:2810845

№ на схеме:14

Наименование:Breather

Каталожный номер:835898

Комплект:1

Примечание:8407490
