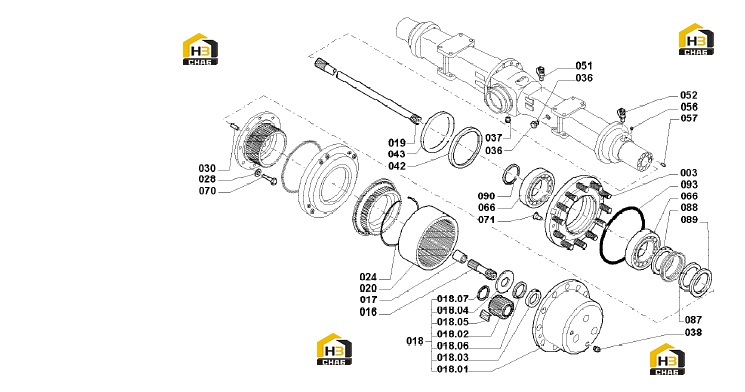

Ступица колеса

← Комплектующие моста Передача коническая с дифференциалом (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:003

Наименование:Assembly hub

Каталожный номер:834215

Комплект:2

Примечание:2808394

№ на схеме:016

Наименование:Pinion gear

Каталожный номер:834470

Комплект:2

Примечание:2809582

№ на схеме:017

Наименование:Sleeve

Каталожный номер:836156

Комплект:2

Примечание:1715363

№ на схеме:018

Наименование:Planetary Carrier cpl

Каталожный номер:862827

Комплект:2

Примечание:2815389

№ на схеме:018.01

Наименование:Planetary Carrier

Каталожный номер:834914

Комплект:2

Примечание:862827(2815379)

№ на схеме:018.02

Наименование:Spur Gear

Каталожный номер:333771

Комплект:6

Примечание:862827(2759339)

№ на схеме:018.03

Наименование:Screw Plug

Каталожный номер:830809

Комплект:2

Примечание:862827(2479494)

№ на схеме:018.04

Наименование:Disk/Washer

Каталожный номер:836165

Комплект:2

Примечание:862827(1717194)

№ на схеме:018.05

Наименование:Roller Bearing Cylinder

Каталожный номер:830883

Комплект:6

Примечание:862827(2759315)

№ на схеме:018.06

Наименование:Screw Plug

Каталожный номер:022292

Комплект:2

Примечание:862827(2928053)

№ на схеме:018.07

Наименование:Circlip

Каталожный номер:020031

Комплект:6

Примечание:862827(0012479)

№ на схеме:019

Наименование:Shaft

Каталожный номер:248095

Комплект:2

Примечание:2809585

№ на схеме:020

Наименование:Crown Gear

Каталожный номер:333995

Комплект:2

Примечание:2809586

№ на схеме:024

Наименование:Circlip

Каталожный номер:023181

Комплект:2

Примечание:2759348

№ на схеме:028

Наименование:Disk/Washer

Каталожный номер:833737

Комплект:22

Примечание:2759945

№ на схеме:030

Наименование:Bushing

Каталожный номер:833749

Комплект:22

Примечание:2759976

№ на схеме:036

Наименование:Screw Plug

Каталожный номер:830809

Комплект:1

Примечание:2479494

№ на схеме:037

Наименование:Screw Plug

Каталожный номер:022292

Комплект:1

Примечание:2928053

№ на схеме:038

Наименование:Screw Plug

Каталожный номер:832115

Комплект:2

Примечание:1637351

№ на схеме:042

Наименование:Gasket

Каталожный номер:831492

Комплект:2

Примечание:2928269

№ на схеме:043

Наименование:Seal Ring

Каталожный номер:834340

Комплект:2

Примечание:2808966

№ на схеме:051

Наименование:Breather

Каталожный номер:831065

Комплект:1

Примечание:2810610

№ на схеме:052

Наименование:Tube Fitting

Каталожный номер:830601

Комплект:2

Примечание:2247044

№ на схеме:056

Наименование:Shoulder screw

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:057

Наименование:Plug

Каталожный номер:830283

Комплект:4

Примечание:0219632

№ на схеме:066

Наименование:Roller Bearing

Каталожный номер:149909

Комплект:4

Примечание:1909613

№ на схеме:070

Наименование:Screw

Каталожный номер:020330

Комплект:22

Примечание:0102807

№ на схеме:071

Наименование:Cylinder Head Screw

Каталожный номер:020653

Комплект:4

Примечание:0945541

№ на схеме:087

Наименование:Shim Ring

Каталожный номер:021821

Комплект:-

Примечание:2781743

№ на схеме:088

Наименование:Shim Ring

Каталожный номер:020713

Комплект:-

Примечание:1425461

№ на схеме:089

Наименование:Shim Ring

Каталожный номер:020717

Комплект:-

Примечание:1425462

№ на схеме:090

Наименование:Circlip

Каталожный номер:020026

Комплект:2

Примечание:0012472

№ на схеме:093

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:2900496
