Шестерня коническая и дифференциал

← Набор конических зубчатых колес Ступица колеса в сборе →

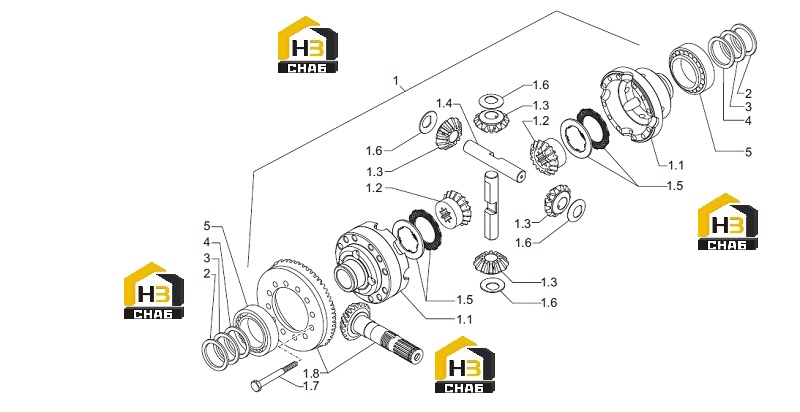

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:860207

Комплект:1

Примечание:2810837

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390531

Комплект:1

Примечание:4922420 (860207)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:835812

Комплект:2

Примечание:4922381 (860207)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:835813

Комплект:4

Примечание:4922382 (860207)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:835816

Комплект:2

Примечание:4922424 (860207)

№ на схеме:1.5

Наименование:Brake pack

Каталожный номер:835838

Комплект:2

Примечание:4922628 (860207)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835817

Комплект:4

Примечание:4922425 (860207)

№ на схеме:1.7

Наименование:Screw

Каталожный номер:829913

Комплект:12

Примечание:4921170 (860207)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:863698

Комплект:1

Примечание:2806169 (860207)

№ на схеме:2

Наименование:Shim Ring

Каталожный номер:020898

Комплект:-

Примечание:1791028

№ на схеме:3

Наименование:Shim Ring

Каталожный номер:020896

Комплект:-

Примечание:1791026

№ на схеме:4

Наименование:Shim Ring

Каталожный номер:020895

Комплект:-

Примечание:1791025

№ на схеме:5

Наименование:Bearing

Каталожный номер:027308

Комплект:2

Примечание:0011445
