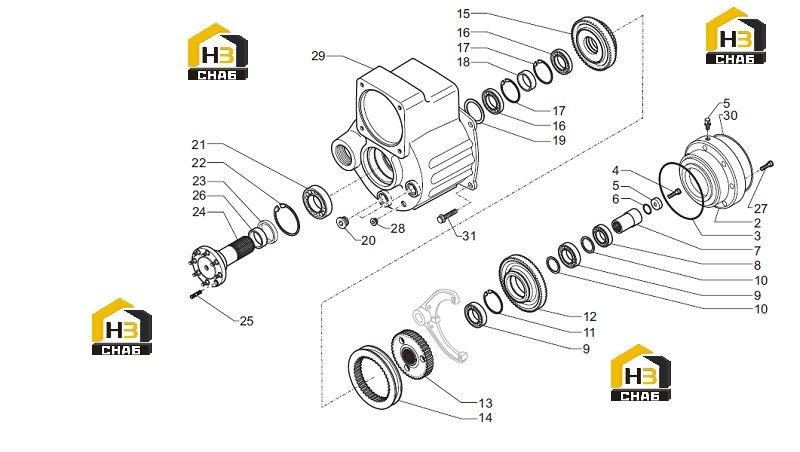

Коробка передач (часть1)

← Держатель планетарный в сборе Коробка передач (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Breather

Каталожный номер:835898

Комплект:1

Примечание:8407490

№ на схеме:2

Наименование:Housing

Каталожный номер:833897

Комплект:1

Примечание:2806530

№ на схеме:3

Наименование:O-Ring

Каталожный номер:830559

Комплект:1

Примечание:2213767

№ на схеме:4

Наименование:Screw

Каталожный номер:021423

Комплект:1

Примечание:0013458

№ на схеме:5

Наименование:Disk/Washer

Каталожный номер:833926

Комплект:1

Примечание:2806687

№ на схеме:6

Наименование:Circlip

Каталожный номер:022459

Комплект:1

Примечание:0031787

№ на схеме:7

Наименование:Coupling

Каталожный номер:834414

Комплект:1

Примечание:2809302

№ на схеме:8

Наименование:Cylinder roller bearing

Каталожный номер:023441

Комплект:1

Примечание:8432854

№ на схеме:9

Наименование:Ball bearing

Каталожный номер:025811

Комплект:2

Примечание:0011335

№ на схеме:10

Наименование:Disk/Washer

Каталожный номер:020190

Комплект:2

Примечание:0045075

№ на схеме:11

Наименование:Circlip

Каталожный номер:024935

Комплект:1

Примечание:0012532

№ на схеме:12

Наименование:Spur Gear

Каталожный номер:833923

Комплект:1

Примечание:2806681

№ на схеме:13

Наименование:Spur gear

Каталожный номер:833924

Комплект:1

Примечание:2806682

№ на схеме:14

Наименование:Ring

Каталожный номер:833934

Комплект:1

Примечание:2806698

№ на схеме:15

Наименование:Spur Gear

Каталожный номер:833887

Комплект:1

Примечание:2806476

№ на схеме:16

Наименование:Ball bearing

Каталожный номер:025730

Комплект:2

Примечание:0057225

№ на схеме:17

Наименование:Circlip

Каталожный номер:024909

Комплект:2

Примечание:0012511

№ на схеме:18

Наименование:Ring

Каталожный номер:833927

Комплект:1

Примечание:2806688

№ на схеме:19

Наименование:Disk/Washer

Каталожный номер:020423

Комплект:1

Примечание:0219925

№ на схеме:20

Наименование:Plug

Каталожный номер:830809

Комплект:2

Примечание:2479494

№ на схеме:21

Наименование:Ball bearing

Каталожный номер:025809

Комплект:1

Примечание:0011332

№ на схеме:22

Наименование:Circlip

Каталожный номер:020036

Комплект:1

Примечание:0012525

№ на схеме:23

Наименование:Seal Ring

Каталожный номер:831619

Комплект:1

Примечание:4922459

№ на схеме:24

Наименование:Shaft

Каталожный номер:834466

Комплект:1

Примечание:2809555

№ на схеме:25

Наименование:Screw

Каталожный номер:021933

Комплект:1

Примечание:2929928

№ на схеме:26

Наименование:Inner ring

Каталожный номер:832086

Комплект:1

Примечание:1590112

№ на схеме:27

Наименование:Screw

Каталожный номер:020536

Комплект:8

Примечание:0302805

№ на схеме:28

Наименование:Plug

Каталожный номер:832115

Комплект:1

Примечание:1637351

№ на схеме:29

Наименование:Housing

Каталожный номер:833898

Комплект:1

Примечание:2806532

№ на схеме:30

Наименование:O-Ring

Каталожный номер:023338

Комплект:1

Примечание:4149512

№ на схеме:31

Наименование:Cylinder Head Screw

Каталожный номер:021427

Комплект:4

Примечание:0053654
