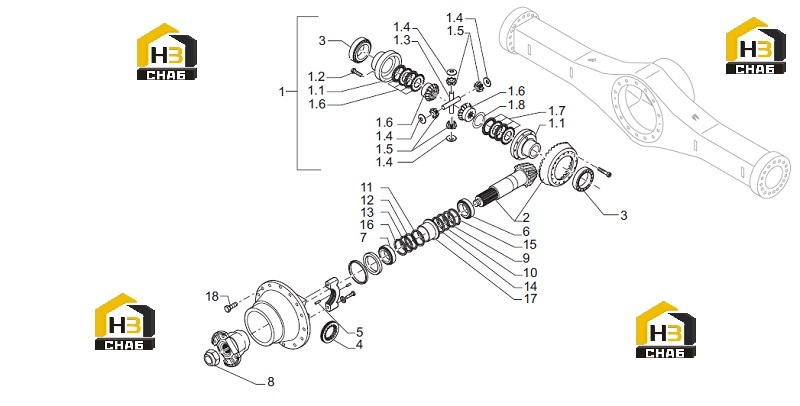

Дифференциал и коническая передача

← Балка оси и комплектующие редуктора (часть2) Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Differential

Каталожный номер:863376

Комплект:1

Примечание:4922935

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390572

Комплект:1

Примечание:2177514 (863376)

№ на схеме:1.2

Наименование:Screw

Каталожный номер:020095

Комплект:12

Примечание:0013074 (863376)

№ на схеме:1.3

Наименование:Pin

Каталожный номер:836130

Комплект:2

Примечание:1599594 (863376)

№ на схеме:1.4

Наименование:Washer

Каталожный номер:836103

Комплект:4

Примечание:1583997 (863376)

№ на схеме:1.5

Наименование:Gear

Каталожный номер:835786

Комплект:4

Примечание:4922134 (863376)

№ на схеме:1.6

Наименование:Gear

Каталожный номер:835787

Комплект:2

Примечание:4922135 (863376)

№ на схеме:1.7

Наименование:Disc packet

Каталожный номер:832649

Комплект:2

Примечание:2177184 (863376)

№ на схеме:1.8

Наименование:Disc

Каталожный номер:836162

Комплект:2

Примечание:1717114 (863376)

№ на схеме:2

Наименование:Bevel gear set

Каталожный номер:331710

Комплект:1

Примечание:2177057

№ на схеме:3

Наименование:Roller bearing

Каталожный номер:027257

Комплект:2

Примечание:0097887

№ на схеме:4

Наименование:Ring nut

Каталожный номер:835801

Комплект:2

Примечание:4922348

№ на схеме:5

Наименование:Pin

Каталожный номер:829754

Комплект:2

Примечание:0054169

№ на схеме:6

Наименование:Roller bearing

Каталожный номер:027680

Комплект:1

Примечание:0099653

№ на схеме:7

Наименование:Roller bearing

Каталожный номер:027678

Комплект:1

Примечание:0044514

№ на схеме:8

Наименование:Ring nut

Каталожный номер:834183

Комплект:1

Примечание:2808198

№ на схеме:9

Наименование:Washer

Каталожный номер:022312

Комплект:-

Примечание:8511641

№ на схеме:10

Наименование:Washer

Каталожный номер:835924

Комплект:-

Примечание:8511642

№ на схеме:11

Наименование:Washer

Каталожный номер:835925

Комплект:1

Примечание:8511643

№ на схеме:12

Наименование:Washer

Каталожный номер:835746

Комплект:-

Примечание:4920004

№ на схеме:13

Наименование:Washer

Каталожный номер:832377

Комплект:-

Примечание:4920005

№ на схеме:14

Наименование:Shim ring

Каталожный номер:021823

Комплект:1

Примечание:2781745

№ на схеме:15

Наименование:Shim ring

Каталожный номер:020161

Комплект:1

Примечание:0036616

№ на схеме:16

Наименование:Shim ring

Каталожный номер:020162

Комплект:1

Примечание:0036617

№ на схеме:17

Наименование:Bushing

Каталожный номер:835807

Комплект:1

Примечание:4922367

№ на схеме:18

Наименование:Screw

Каталожный номер:021188

Комплект:8

Примечание:0012969
