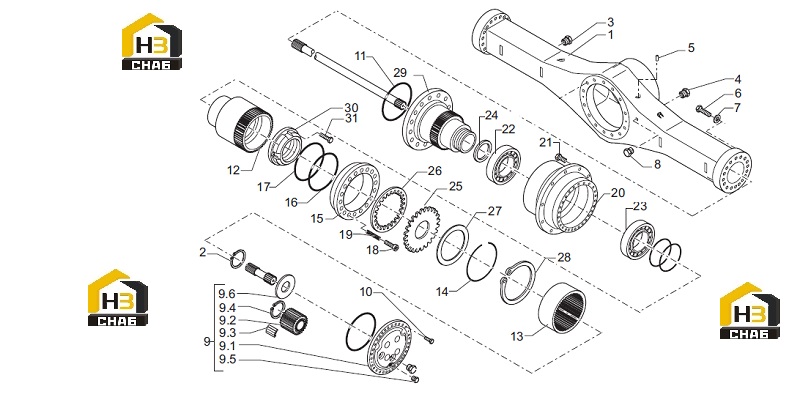

Балка оси и комплектующие редуктора (часть1)

← Гидравлика Балка оси и комплектующие редуктора (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle beam

Каталожный номер:248066

Комплект:1

Примечание:4922471

№ на схеме:2

Наименование:Snap ring

Каталожный номер:020030

Комплект:1

Примечание:0012478

№ на схеме:3

Наименование:Plug

Каталожный номер:021901

Комплект:1

Примечание:2928055

№ на схеме:4

Наименование:Plug

Каталожный номер:022292

Комплект:1

Примечание:2928053

№ на схеме:5

Наименование:Breather

Каталожный номер:835898

Комплект:1

Примечание:8407490

№ на схеме:6

Наименование:Cylinder head screw

Каталожный номер:829918

Комплект:32

Примечание:6220077

№ на схеме:7

Наименование:Washer

Каталожный номер:829931

Комплект:32

Примечание:8401830

№ на схеме:8

Наименование:Plug

Каталожный номер:830368

Комплект:2

Примечание:0559770

№ на схеме:9

Наименование:Planetary carrier assy

Каталожный номер:862482

Комплект:2

Примечание:2759862

№ на схеме:9.1

Наименование:Planetary carrier

Каталожный номер:837812

Комплект:2

Примечание:2759863 (862482)

№ на схеме:9.2

Наименование:Spur gear

Каталожный номер:333762

Комплект:8

Примечание:2494673 (862482)

№ на схеме:9.3

Наименование:Roller bearing

Каталожный номер:832276

Комплект:8

Примечание:1904155 (862482)

№ на схеме:9.4

Наименование:Snap ring

Каталожный номер:020032

Комплект:8

Примечание:0012491 (862482)

№ на схеме:9.5

Наименование:Screw plug

Каталожный номер:021900

Комплект:2

Примечание:2928054 (862482)

№ на схеме:9.6

Наименование:Washer

Каталожный номер:836378

Комплект:2

Примечание:1904148 (862482)

№ на схеме:10

Наименование:Screw

Каталожный номер:829816

Комплект:46

Примечание:0251583

№ на схеме:11

Наименование:O-Ring

Каталожный номер:023406

Комплект:2

Примечание:8402673

№ на схеме:12

Наименование:Ring gear carrier

Каталожный номер:861732

Комплект:2

Примечание:4922363

№ на схеме:13

Наименование:Crown gear

Каталожный номер:838406

Комплект:2

Примечание:4922928

№ на схеме:14

Наименование:Snap ring

Каталожный номер:835853

Комплект:2

Примечание:4922929

№ на схеме:15

Наименование:Piston

Каталожный номер:835856

Комплект:2

Примечание:4922934

№ на схеме:16

Наименование:Piston gasket

Каталожный номер:832666

Комплект:2

Примечание:2177360

№ на схеме:17

Наименование:Piston gasket

Каталожный номер:832665

Комплект:2

Примечание:2177359

№ на схеме:18

Наименование:Screw

Каталожный номер:835754

Комплект:16

Примечание:4920649

№ на схеме:19

Наименование:Spring

Каталожный номер:835767

Комплект:16

Примечание:4920835

№ на схеме:20

Наименование:Hub

Каталожный номер:835806

Комплект:2

Примечание:4922364

№ на схеме:21

Наименование:Wheel bolt

Каталожный номер:023391

Комплект:24

Примечание:8401044

№ на схеме:22

Наименование:Roller bearing

Каталожный номер:832166

Комплект:2

Примечание:1725544

№ на схеме:23

Наименование:Roller bearing

Каталожный номер:830097

Комплект:2

Примечание:1589501

№ на схеме:24

Наименование:Lip seal

Каталожный номер:831608

Комплект:2

Примечание:4921164

№ на схеме:25

Наименование:Outer disc

Каталожный номер:832645

Комплект:8

Примечание:2177123

№ на схеме:26

Наименование:Inner disc

Каталожный номер:835855

Комплект:6

Примечание:4922933

№ на схеме:27

Наименование:Washer

Каталожный номер:835857

Комплект:2

Примечание:4922940

№ на схеме:28

Наименование:Snap ring

Каталожный номер:020566

Комплект:2

Примечание:0552241

№ на схеме:29

Наименование:Wheel shaft

Каталожный номер:864069

Комплект:2

Примечание:4922365

№ на схеме:30

Наименование:Ring nut

Каталожный номер:835854

Комплект:2

Примечание:4933931

№ на схеме:31

Наименование:Cylinder head screw

Каталожный номер:829705

Комплект:2

Примечание:0013440
