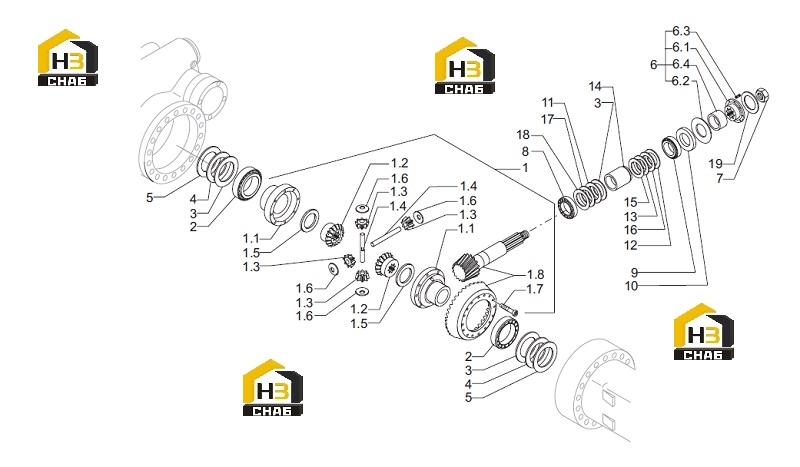

Шестерня коническая и дифференциал

← Корпус оси Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear with diff.

Каталожный номер:863305

Комплект:1

Примечание:2810211

№ на схеме:1.1

Наименование:Housing

Каталожный номер:390540

Комплект:1

Примечание:1599589 (863305)

№ на схеме:1.2

Наименование:Gear

Каталожный номер:836047

Комплект:2

Примечание:1533919 (863305)

№ на схеме:1.3

Наименование:Gear

Каталожный номер:834564

Комплект:4

Примечание:2810214 (863305)

№ на схеме:1.4

Наименование:Pin

Каталожный номер:834517

Комплект:2

Примечание:2809878 (863305)

№ на схеме:1.5

Наименование:Washer

Каталожный номер:836099

Комплект:2

Примечание:1583996 (863305)

№ на схеме:1.6

Наименование:Washer

Каталожный номер:835023

Комплект:4

Примечание:2816401 (863305)

№ на схеме:1.7

Наименование:Cylinder head screw

Каталожный номер:020095

Комплект:12

Примечание:0013074 (863305)

№ на схеме:1.8

Наименование:Bevel gear set

Каталожный номер:864066

Комплект:1

Примечание:4920460 (863305)

№ на схеме:2

Наименование:Roller bearing

Каталожный номер:027310

Комплект:2

Примечание:0011448

№ на схеме:3

Наименование:Shim Ring

Каталожный номер:834685

Комплект:-

Примечание:2810845

№ на схеме:4

Наименование:Shim Ring

Каталожный номер:021907

Комплект:-

Примечание:2928264

№ на схеме:5

Наименование:Shim Ring

Каталожный номер:021063

Комплект:-

Примечание:2213387

№ на схеме:6

Наименование:Flange assy

Каталожный номер:860193

Комплект:1

Примечание:2810621

№ на схеме:6.1

Наименование:Flange

Каталожный номер:834651

Комплект:1

Примечание:2810622 (860193)

№ на схеме:6.2

Наименование:Cap

Каталожный номер:836109

Комплект:1

Примечание:1584259 (860193)

№ на схеме:6.3

Наименование:Stud

Каталожный номер:020294

Комплект:8

Примечание:0062144 (860193)

№ на схеме:6.4

Наименование:Inner ring

Каталожный номер:832165

Комплект:1

Примечание:1725460

№ на схеме:7

Наименование:Ring nut

Каталожный номер:836118

Комплект:1

Примечание:1597982

№ на схеме:8

Наименование:Roller bearing

Каталожный номер:027678

Комплект:1

Примечание:0044514

№ на схеме:9

Наименование:Rollenlager

Каталожный номер:022668

Комплект:1

Примечание:0157685

№ на схеме:10

Наименование:Seal

Каталожный номер:830518

Комплект:1

Примечание:2168639

№ на схеме:11

Наименование:Shim Ring

Каталожный номер:021072

Комплект:-

Примечание:2213391

№ на схеме:12

Наименование:Shim Ring

Каталожный номер:021082

Комплект:-

Примечание:2213478

№ на схеме:13

Наименование:Shim Ring

Каталожный номер:021075

Комплект:-

Примечание:2213394

№ на схеме:14

Наименование:Bushing

Каталожный номер:836238

Комплект:1

Примечание:1753659

№ на схеме:15

Наименование:Shim Ring

Каталожный номер:021924

Комплект:-

Примечание:2929272

№ на схеме:16

Наименование:Shim Ring

Каталожный номер:021077

Комплект:-

Примечание:2213395

№ на схеме:17

Наименование:Shim Ring

Каталожный номер:021067

Комплект:-

Примечание:2213390

№ на схеме:18

Наименование:Shim Ring

Каталожный номер:021925

Комплект:-

Примечание:2929286

№ на схеме:19

Наименование:Washer

Каталожный номер:832582

Комплект:1

Примечание:2135262
