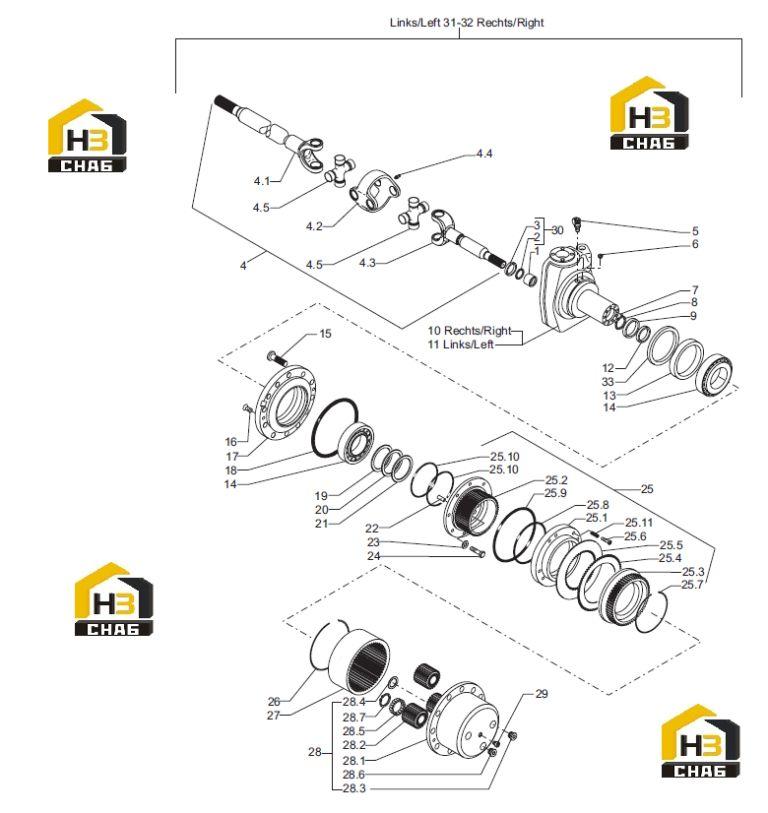

Ступица колеса

← Рычаг рулевого управления Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bushing

Каталожный номер:836145

Комплект:2

Примечание:1709862

№ на схеме:2

Наименование:Ring

Каталожный номер:831085

Комплект:1

Примечание:831087 2810806

№ на схеме:3

Наименование:Seal

Каталожный номер:831086

Комплект:1

Примечание:831087 2810807

№ на схеме:4

Наименование:Double u-joint

Каталожный номер:834568

Комплект:2

Примечание:2810246

№ на схеме:4.1

Наименование:Fork differential side

Каталожный номер:868023

Комплект:1

Примечание:834568 2896317

№ на схеме:4.2

Наименование:Central body

Каталожный номер:868009

Комплект:1

Примечание:834568 2894315

№ на схеме:4.3

Наименование:Fork wheel side

Каталожный номер:868008

Комплект:1

Примечание:834568 2894314

№ на схеме:4.4

Наименование:Nipple

Каталожный номер:867980

Комплект:1

Примечание:834568 2894259

№ на схеме:4.5

Наименование:Spider

Каталожный номер:868022

Комплект:2

Примечание:834568 2896316

№ на схеме:5

Наименование:Tube fitting

Каталожный номер:830601

Комплект:2

Примечание:2247044

№ на схеме:6

Наименование:Screw plug

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:7

Наименование:Plug

Каталожный номер:830283

Комплект:2

Примечание:0219632

№ на схеме:8

Наименование:Snap ring

Каталожный номер:020032

Комплект:2

Примечание:0012491

№ на схеме:9

Наименование:Washer

Каталожный номер:832151

Комплект:2

Примечание:1709858

№ на схеме:10

Наименование:Right swivel housing

Каталожный номер:148418

Комплект:1

Примечание:2814060

№ на схеме:11

Наименование:Left swivel housing

Каталожный номер:148419

Комплект:1

Примечание:2810645

№ на схеме:12

Наименование:Ring

Каталожный номер:833506

Комплект:2

Примечание:2494899

№ на схеме:13

Наименование:Roller Bearing

Каталожный номер:831492

Комплект:2

Примечание:2928269

№ на схеме:14

Наименование:Roller Bearing

Каталожный номер:830924

Комплект:4

Примечание:2806837

№ на схеме:15

Наименование:Stud

Каталожный номер:022830

Комплект:20

Примечание:1149199

№ на схеме:16

Наименование:Cylinder screw

Каталожный номер:020653

Комплект:4

Примечание:0945541

№ на схеме:17

Наименование:Hub

Каталожный номер:865884

Комплект:2

Примечание:2807936

№ на схеме:18

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:2900496

№ на схеме:19

Наименование:Shim Ring

Каталожный номер:021831

Комплект:-

Примечание:2781753

№ на схеме:20

Наименование:Shim Ring

Каталожный номер:021797

Комплект:-

Примечание:2479537

№ на схеме:21

Наименование:Shim Ring

Каталожный номер:020829

Комплект:-

Примечание:1725267

№ на схеме:22

Наименование:Bushing

Каталожный номер:833749

Комплект:28

Примечание:2759976

№ на схеме:23

Наименование:Washer

Каталожный номер:833737

Комплект:28

Примечание:2759945

№ на схеме:24

Наименование:Screw

Каталожный номер:020330

Комплект:28

Примечание:0102807

№ на схеме:25

Наименование:Brake

Каталожный номер:831048

Комплект:2

Примечание:2810229

№ на схеме:25.10

Наименование:O-Ring

Каталожный номер:865555

Комплект:2

Примечание:831048 1484447

№ на схеме:25.1

Наименование:Piston

Каталожный номер:866941

Комплект:1

Примечание:831048 1498825

№ на схеме:25.11

Наименование:Pressur spring

Каталожный номер:868552

Комплект:8

Примечание:831048 6902018

№ на схеме:25.2

Наименование:Inner body

Каталожный номер:868012

Комплект:1

Примечание:831048 2894320

№ на схеме:25.3

Наименование:Thrust washer

Каталожный номер:866942

Комплект:1

Примечание:831048 1498827

№ на схеме:25.4

Наименование:Outer disc

Каталожный номер:866247

Комплект:7

Примечание:831048 2894284

№ на схеме:25.5

Наименование:Inner disc

Каталожный номер:831978

Комплект:7

Примечание:831048 1479860

№ на схеме:25.6

Наименование:Screw

Каталожный номер:868551

Комплект:8

Примечание:831048 6902017

№ на схеме:25.7

Наименование:Snap ring

Каталожный номер:020184

Комплект:1

Примечание:831048 0043480

№ на схеме:25.8

Наименование:Piston gasket

Каталожный номер:831979

Комплект:1

Примечание:831048 1479862

№ на схеме:25.9

Наименование:Piston gasket

Каталожный номер:831980

Комплект:1

Примечание:831048 1479863

№ на схеме:26

Наименование:Circlip

Каталожный номер:023181

Комплект:2

Примечание:2759348

№ на схеме:27

Наименование:Crown gear

Каталожный номер:333995

Комплект:2

Примечание:2809586

№ на схеме:28

Наименование:Planetary carrier assy

Каталожный номер:862828

Комплект:2

Примечание:2815393

№ на схеме:28.1

Наименование:Planetary carrier

Каталожный номер:834913

Комплект:1

Примечание:862828 2815378

№ на схеме:28.2

Наименование:Spur gear

Каталожный номер:333771

Комплект:4

Примечание:862828 2759339

№ на схеме:28.3

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:862828 2479494

№ на схеме:28.4

Наименование:Washer

Каталожный номер:836165

Комплект:1

Примечание:862828 1717194

№ на схеме:28.5

Наименование:Roller bearing

Каталожный номер:830883

Комплект:4

Примечание:862828 2759315

№ на схеме:28.6

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:862828 2928053

№ на схеме:28.7

Наименование:Snap ring

Каталожный номер:020031

Комплект:4

Примечание:862828 0012479

№ на схеме:29

Наименование:Screw plug

Каталожный номер:832115

Комплект:2

Примечание:1637351

№ на схеме:30

Наименование:Seal kit

Каталожный номер:831087

Комплект:2

Примечание:2810827

№ на схеме:31

Наименование:Wheel hub Assy Lh

Каталожный номер:862842

Комплект:1

Примечание:2815851

№ на схеме:32

Наименование:Wheel hub Assy Rh

Каталожный номер:862843

Комплект:1

Примечание:2815852

№ на схеме:33

Наименование:Washer

Каталожный номер:834774

Комплект:2

Примечание:2814414
